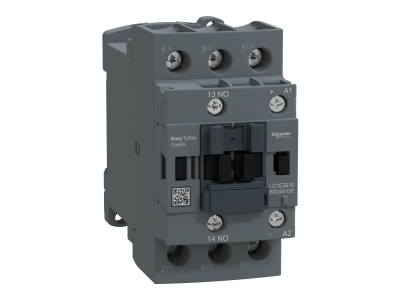

Stycznik mocy TeSys Easy 32A 3P 15kW 24V DC 1NO AC-3 | LC1E3210BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electric z serii TeSys Easy o numerze katalogowym LC1E3210BD to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokiej niezawodności operacyjnej. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 32 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami asynchronicznymi o mocy do 15 kW przy napięciu 440 V AC. Trójbiegunowa konstrukcja (3P) została wyposażona w cewkę sterującą na napięcie bezpieczne 24 V DC, co jest kluczowe w nowoczesnych systemach automatyki wymagających separacji obwodów sterowania.

• Wysoka trwałość: Urządzenie oferuje trwałość elektryczną na poziomie 1 miliona cykli w kategorii AC-3 oraz imponującą trwałość mechaniczną wynoszącą 8 milionów cykli, co minimalizuje przestoje serwisowe.
• Wydajność operacyjna: Możliwość pracy z częstotliwością do 1800 cykli na godzinę pozwala na zastosowanie w dynamicznych procesach technologicznych.
• Styki pomocnicze: Wbudowany styk pomocniczy 1NO (normalnie otwarty) umożliwia łatwą integrację z układami sygnalizacji lub blokad elektrycznych.
• Kompaktowa budowa: Szerokość obudowy wynosząca zaledwie 56 mm pozwala na oszczędność miejsca w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację CB, CE, CCC oraz EAC, co gwarantuje dopuszczenie do obrotu na rynkach globalnych. Ponadto, stycznik jest w pełni zgodny z dyrektywami środowiskowymi RoHS oraz rozporządzeniem REACH, co potwierdza brak substancji niebezpiecznych i dbałość o ekologię w procesie produkcyjnym. Urządzenie zachowuje pełne parametry znamionowe przy pracy na wysokościach do 3000 m n.p.m., co świadczy o wysokiej jakości izolacji i odporności dielektrycznej.

Zastosowanie

Stycznik LC1E3210BD znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym wyborem do sterowania napędami wentylatorów, pomp, przenośników oraz sprężarek, gdzie wymagana jest kategoria pracy AC-3. Dzięki cewce 24 V DC, produkt ten jest dedykowany do układów zasilanych z zasilaczy impulsowych, powszechnie stosowanych w szafach sterowniczych PLC. Może być również wykorzystywany w układach ogrzewania i oświetlenia (kategoria AC-1), zapewniając stabilne łączenie obciążeń rezystancyjnych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN 35 mm. Przyłącza zasilania oraz obwodu sterowania realizowane są za pomocą solidnych zacisków śrubowych, które zapewniają trwały kontakt elektryczny nawet w warunkach występowania drgań. Podczas instalacji należy zwrócić uwagę na dopuszczalny zakres temperatur otoczenia, który wynosi od -5°C do +55°C. Zaleca się stosowanie odpowiednich momentów dokręcania śrub zaciskowych zgodnie z dokumentacją techniczną, aby uniknąć przegrzewania się punktów styku. Urządzenie może być montowane w pionie lub poziomie, co zwiększa elastyczność projektowania układu rozdzielczego.

FAQ

• Czy ten stycznik posiada wbudowaną diodę przeciwprzepięciową dla cewki? Model ten posiada standardową cewkę DC; w przypadku bardzo czułych wyjść sterowników PLC zaleca się weryfikację konieczności zastosowania zewnętrznego modułu przeciwprzepięciowego, o ile nie jest on zintegrowany.
• Jaki jest maksymalny prąd dla obciążeń rezystancyjnych (AC-1)? Choć głównym parametrem jest 32A w AC-3, styczniki tej serii zazwyczaj posiadają wyższy prąd znamionowy dla kategorii AC-1, co należy sprawdzić w szczegółowej karcie katalogowej dla konkretnych warunków temperaturowych.
• Czy urządzenie wymaga obniżenia parametrów powyżej 2000 m n.p.m.? Nie, producent deklaruje brak obniżania wartości znamionowych aż do wysokości 3000 m n.p.m.
