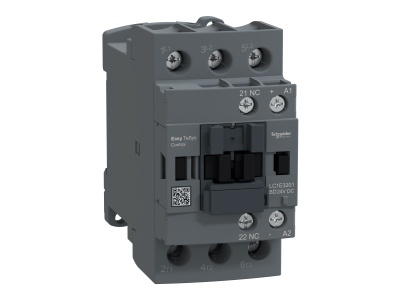

Stycznik mocy TeSys Easy 32A 3P 15kW 24V DC 1NC AC-3 | LC1E3201BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electric z serii TeSys Easy o numerze katalogowym LC1E3201BD to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokiej niezawodności operacyjnej. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 32A, co pozwala na efektywne sterowanie silnikami o mocy do 15 kW przy napięciu 440V w kategorii użytkowania AC-3. Wyposażenie stycznika w cewkę zasilaną napięciem bezpiecznym 24V DC sprawia, że jest on idealnym komponentem do systemów automatyki, gdzie wymagana jest bezpośrednia współpraca ze sterownikami PLC lub zasilaczami buforowymi.

• Trwałość i niezawodność: Urządzenie oferuje trwałość elektryczną na poziomie 1 miliona cykli w kategorii AC-3 oraz imponującą trwałość mechaniczną wynoszącą 8 milionów cykli, co minimalizuje przestoje serwisowe.
• Konfiguracja styków: 3-biegunowy tor główny (3P) uzupełniony o jeden wbudowany styk pomocniczy rozwierny (1NC), umożliwiający realizację blokad lub sygnalizację stanu pracy.
• Wydajność przełączeń: Możliwość pracy z częstotliwością do 1800 cykli na godzinę pozwala na zastosowanie w dynamicznych procesach technologicznych.
• Kompaktowa budowa: Szerokość obudowy wynosząca zaledwie 56 mm ułatwia optymalne zagospodarowanie przestrzeni wewnątrz szafy sterowniczej.

Zgodność z Normami

Produkt został poddany rygorystycznym procedurom certyfikacyjnym, co gwarantuje bezpieczeństwo użytkowania na rynkach globalnych. Stycznik spełnia wymagania systemów CB, CE, CCC oraz EAC. Jest również w pełni zgodny z dyrektywami środowiskowymi RoHS oraz rozporządzeniem REACH, co potwierdza brak substancji niebezpiecznych w procesie produkcji i eksploatacji. Urządzenie zachowuje pełne parametry znamionowe przy pracy na wysokościach do 3000 m n.p.m., co świadczy o wysokiej jakości izolacji i odporności dielektrycznej.

Zastosowanie

Stycznik TeSys Easy LC1E3201BD znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest dedykowany przede wszystkim do:

• Sterowania pracą silników klatkowych w układach wentylacji, pomp i przenośników.
• Systemów HVAC, gdzie wymagana jest niezawodna komutacja obciążeń indukcyjnych.
• Układów automatyki maszynowej zasilanych napięciem 24V DC.
• Aplikacji wymagających częstego załączania i wyłączania odbiorników energii przy zachowaniu stabilności termicznej w zakresie temperatur od -5°C do 55°C.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i przystosowany do standardów nowoczesnych rozdzielnic. Stycznik można zamontować na standardowej szynie DIN (35 mm), co znacząco skraca czas instalacji. Połączenia elektryczne torów głównych oraz obwodu sterowania realizowane są za pomocą solidnych zacisków śrubowych. Zaleca się stosowanie odpowiednich momentów dokręcania, aby zapewnić trwały styk i uniknąć przegrzewania się przewodów. Dzięki przemyślanej konstrukcji, dostęp do zacisków cewki i styków pomocniczych jest ułatwiony nawet przy pełnym oszynowaniu szafy.

FAQ

• Czy ten stycznik posiada wbudowaną diodę przeciwprzepięciową? Model ten posiada standardową cewkę 24V DC; w przypadku specyficznych wymagań dotyczących ochrony wejść sterownika PLC, zaleca się sprawdzenie kompatybilności z zewnętrznymi modułami przeciwprzepięciowymi.
• Czy urządzenie może pracować w temperaturach ujemnych? Tak, stycznik jest certyfikowany do pracy w temperaturze otoczenia od -5°C.
• Jaki jest główny obszar zastosowań serii TeSys Easy? Jest to seria zoptymalizowana pod kątem typowych aplikacji silnikowych i rezystancyjnych, łącząca renomowaną jakość Schneider Electric z ekonomicznym podejściem do inwestycji.
