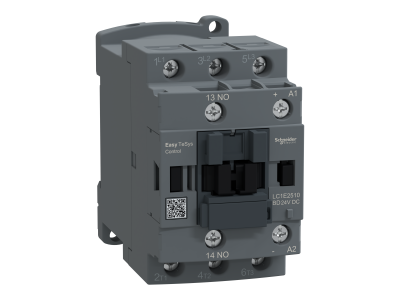

Stycznik mocy TeSys Easy 25A 3P 11kW 24V DC 1NO AC-3 | LC1E2510BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electric z serii TeSys Easy o numerze katalogowym LC1E2510BD to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokich standardów jakościowych. Urządzenie posiada 3 bieguny główne (3P) i jest dedykowane do sterowania silnikami o mocy do 11 kW przy napięciu znamionowym 440V AC w kategorii użytkowania AC-3. Prąd znamionowy wynoszący 25A pozwala na bezpieczną pracę w wymagających układach napędowych.

• Cewka sterująca 24V DC: Zastosowanie napięcia stałego 24V DC umożliwia bezpośrednią współpracę ze sterownikami PLC oraz systemami automatyki bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Wysoka trwałość mechaniczna: Konstrukcja gwarantuje do 10 milionów cykli mechanicznych, co przekłada się na długowieczność urządzenia w systemach o dużej częstotliwości przełączeń.
• Wytrzymałość elektryczna: W kategorii AC-3 stycznik osiąga 1,2 miliona cykli, co zapewnia stabilną pracę pod obciążeniem silnikowym.
• Kompaktowa budowa: Szerokość obudowy wynosząca zaledwie 45 mm pozwala na oszczędność miejsca w szafie sterowniczej i łatwą integrację z innymi komponentami modułowymi.
• Styki pomocnicze: Wbudowany styk pomocniczy 1NO (normalnie otwarty) umożliwia realizację funkcji podtrzymania lub sygnalizację stanu pracy do układu nadrzędnego.

Zgodność z Normami

Produkt został poddany rygorystycznym testom i spełnia międzynarodowe standardy bezpieczeństwa oraz jakości. Posiada certyfikację w systemach CB, CE, CCC oraz EAC, co umożliwia jego stosowanie w projektach realizowanych na rynkach globalnych. Dodatkowo, stycznik jest w pełni zgodny z dyrektywami środowiskowymi RoHS oraz rozporządzeniem REACH, co potwierdza brak substancji niebezpiecznych i dbałość o ekologię w procesie produkcji.

Zastosowanie

Stycznik LC1E2510BD znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym wyborem do sterowania pracą silników klatkowych, wentylatorów, pomp oraz systemów transportu bliskiego. Dzięki możliwości pracy z częstotliwością do 1800 cykli na godzinę, doskonale sprawdza się w aplikacjach wymagających intensywnego cyklu pracy. Urządzenie zachowuje pełne parametry znamionowe przy pracy na wysokościach do 3000 m n.p.m., co czyni go uniwersalnym rozwiązaniem dla różnorodnych lokalizacji geograficznych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN 35 mm. Przyłącza zasilania oraz obwodu sterowania realizowane są za pomocą solidnych zacisków śrubowych, które zapewniają trwały styk elektryczny i odporność na wibracje. Podczas instalacji należy zwrócić uwagę na dopuszczalny zakres temperatur otoczenia, który wynosi od -5°C do +55°C. Zaleca się stosowanie odpowiednich momentów dokręcania śrub zaciskowych, aby uniknąć przegrzewania się punktów styku przy maksymalnym obciążeniu 25A.

FAQ

• Czy ten stycznik posiada cewkę energooszczędną? Urządzenie wyposażone jest w standardową cewkę 24V DC o zoptymalizowanym poborze mocy, co ogranicza emisję ciepła wewnątrz rozdzielnicy.
• Czy mogę zamontować ten stycznik w pionie i poziomie? Tak, konstrukcja mechaniczna pozwala na montaż na szynie DIN, jednak dla zachowania optymalnego chłodzenia zaleca się montaż w pozycji pionowej.
• Czy do stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria TeSys Easy pozwala na rozbudowę o dedykowane bloki styków pomocniczych montowane od czoła urządzenia.
