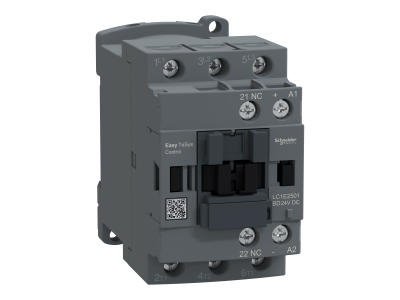

Stycznik mocy TeSys Easy 25A 3P 11kW 24V DC 1NC AC-3 | LC1E2501BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Easy o numerze katalogowym LC1E2501BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokiej niezawodności w aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 25 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 11 kW przy napięciu 440 V AC. Wyposażenie w cewkę sterującą na napięcie 24 V DC sprawia, że stycznik idealnie integruje się z nowoczesnymi systemami automatyki opartymi na sterownikach PLC, eliminując potrzebę stosowania dodatkowych przekaźników pośredniczących.

• Trwałość i niezawodność: Wytrzymałość mechaniczna na poziomie 10 milionów cykli oraz trwałość elektryczna wynosząca 1,2 miliona cykli w kategorii AC-3 gwarantują długą, bezawaryjną pracę nawet w wymagających cyklach roboczych.
• Wydajność operacyjna: Możliwość wykonywania do 1800 cykli na godzinę pozwala na zastosowanie w procesach o wysokiej dynamice przełączeń.
• Kompaktowa konstrukcja: Szerokość obudowy wynosząca zaledwie 45 mm umożliwia oszczędność miejsca w szafie sterowniczej, co jest kluczowe przy projektowaniu gęsto upakowanych rozdzielnic.
• Styki pomocnicze: Wbudowany styk pomocniczy o konfiguracji 1NC (normalnie zamknięty) pozwala na łatwą realizację blokad elektrycznych lub sygnalizację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego bezpieczeństwo i dopuszczenie do użytku na rynkach globalnych. Stycznik posiada certyfikację w systemie CB oraz znaki zgodności CE, CCC i EAC. Ponadto, urządzenie spełnia wymogi środowiskowe dyrektyw RoHS oraz rozporządzenia REACH, co świadczy o dbałości producenta o minimalizację wpływu na środowisko naturalne i brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Stycznik TeSys Easy LC1E2501BD znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Jest dedykowany przede wszystkim do:

• Sterowania silnikami klatkowymi w układach pompowych, wentylacyjnych oraz w systemach transportu bliskiego.
• Zastosowań w maszynach pakujących i przetwórczych, gdzie wymagana jest standardowa niezawodność przy zachowaniu efektywności kosztowej.
• Systemów HVAC, gdzie sterowanie obciążeniami rezystancyjnymi i indukcyjnymi wymaga stabilnego aparatu łączeniowego.
• Pracy w trudnych warunkach środowiskowych, dzięki możliwości eksploatacji w temperaturach od -5°C do 55°C bez obniżania parametrów znamionowych do wysokości 3000 m n.p.m.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki zastosowaniu uniwersalnego systemu mocowania na standardowej szynie DIN (35 mm). Połączenia elektryczne realizowane są za pomocą zacisków śrubowych, które zapewniają trwały i pewny styk, odporny na wibracje występujące w środowisku przemysłowym. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby uniknąć przegrzewania się punktów styku. Dzięki szerokości 45 mm, stycznik pasuje do standardowych modułów rozdzielczych, a dostęp do zacisków cewki i styków głównych od frontu urządzenia znacząco ułatwia prace serwisowe i diagnostyczne.

FAQ

• Czy ten stycznik może pracować z napięciem sterowania 24V AC? Nie, model LC1E2501BD jest wyposażony w cewkę DC i wymaga stabilizowanego napięcia stałego 24 V DC do poprawnego działania.
• Jaki jest główny obszar zastosowań serii Easy TeSys? Seria ta została stworzona dla standardowych aplikacji przemysłowych, gdzie kluczowy jest balans między jakością Schneider Electric a przystępną ceną.
• Czy urządzenie wymaga obniżenia prądu znamionowego przy montażu na dużej wysokości? Stycznik zachowuje swoje parametry znamionowe do wysokości 3000 m n.p.m., co czyni go uniwersalnym rozwiązaniem nawet w specyficznych lokalizacjach.
