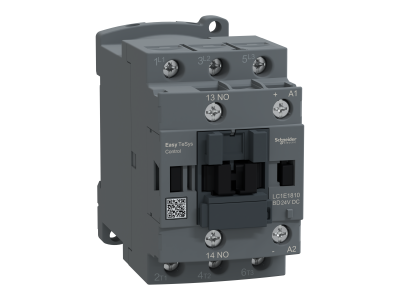

Stycznik mocy TeSys Easy 18A 3P 7,5kW 24V DC 1NO AC-3 | LC1E1810BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electric z serii TeSys Easy o numerze katalogowym LC1E1810BD to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o sterowaniu silnikami elektrycznymi w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 18 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 7,5 kW przy napięciu 400V (oraz do 9 kW przy 440V). Wyposażenie w cewkę sterującą na napięcie stałe 24V DC sprawia, że stycznik idealnie integruje się z nowoczesnymi systemami automatyki opartymi na sterownikach PLC, eliminując konieczność stosowania dodatkowych przekaźników pośredniczących.

• Wysoka trwałość: Wytrzymałość elektryczna na poziomie 1,2 miliona cykli w kategorii AC-3 oraz wytrzymałość mechaniczna sięgająca 10 milionów cykli gwarantują długą i bezawaryjną eksploatację.
• Kompaktowa konstrukcja: Szerokość obudowy wynosząca zaledwie 45 mm pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.
• Zintegrowane styki pomocnicze: Wbudowany styk pomocniczy 1NO (normalnie otwarty) umożliwia łatwą realizację układów podtrzymania lub sygnalizację stanu pracy do systemu nadrzędnego.
• Wydajność operacyjna: Możliwość wykonywania do 1800 cykli łączeniowych na godzinę pozwala na pracę w aplikacjach o wysokiej dynamice załączeń.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację CE, CCC oraz EAC, co potwierdza jego dopuszczenie do obrotu na rynkach globalnych. Zgodność z systemem CB gwarantuje powtarzalność parametrów technicznych. Ponadto, stycznik spełnia wymogi środowiskowe dyrektyw RoHS oraz rozporządzenia REACH, co świadczy o dbałości producenta o minimalizację wpływu na środowisko naturalne i bezpieczeństwo użytkowników.

Zastosowanie

Stycznik LC1E1810BD znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Jest dedykowany przede wszystkim do:

• Sterowania silnikami klatkowymi w układach wentylacji, pompach oraz przenośnikach taśmowych.
• Załączania obciążeń rezystancyjnych i indukcyjnych w systemach HVAC.
• Integracji z systemami sterowania DC, gdzie wymagana jest bezpośrednia współpraca z wyjściami tranzystorowymi sterowników.
• Pracy w trudnych warunkach środowiskowych, zachowując pełną wydajność w temperaturach od -5°C do +55°C oraz na wysokościach do 3000 m n.p.m. bez konieczności obniżania parametrów znamionowych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN 35 mm. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów zasilających oraz sterujących. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, co zapobiega przegrzewaniu się styków. Dzięki szerokości 45 mm, stycznik można montować w rzędzie z innymi aparatami modułowymi, zachowując przejrzystość i estetykę okablowania wewnątrz rozdzielnicy.

FAQ

• Czy ten stycznik może być sterowany bezpośrednio z wyjścia PLC? Tak, cewka 24V DC o niskim poborze mocy pozwala na bezpośrednie sterowanie z większości wyjść tranzystorowych sterowników PLC.
• Jaka jest maksymalna moc silnika, którą może obsłużyć ten model? Przy standardowym napięciu 400V AC, stycznik obsługuje silniki o mocy do 7,5 kW, natomiast przy 440V AC moc ta wzrasta do 9 kW.
• Czy urządzenie wymaga specjalnych warunków pracy na dużych wysokościach? Nie, konstrukcja Schneider Electric pozwala na pracę do 3000 m n.p.m. bez obniżania wartości prądu znamionowego (deratingu).
