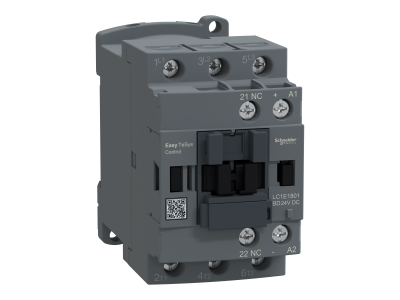

Stycznik mocy TeSys Easy 18A 3P 7,5kW 24V DC 1NC AC-3 | LC1E1801BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Easy o numerze katalogowym LC1E1801BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokich standardów wydajności. Urządzenie jest 3-biegunowym łącznikiem dedykowanym do sterowania silnikami elektrycznymi w kategorii użytkowania AC-3, oferując prąd znamionowy łączeniowy na poziomie 18 A oraz moc znamionową do 7,5 kW (przy 400V) lub 9 kW przy napięciu 440V.

• Cewka sterująca 24V DC: Zastosowanie napięcia stałego 24V pozwala na bezpośrednią współpracę z nowoczesnymi sterownikami PLC i systemami automatyki bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Wysoka trwałość: Produkt charakteryzuje się wytrzymałością elektryczną wynoszącą 1,2 miliona cykli w kategorii AC-3 oraz imponującą wytrzymałością mechaniczną rzędu 10 milionów cykli, co przekłada się na długie lata bezawaryjnej pracy.
• Kompaktowa budowa: Szerokość obudowy wynosząca zaledwie 45 mm pozwala na oszczędność miejsca w rozdzielnicy, co jest kluczowe przy projektowaniu gęsto upakowanych szaf sterowniczych.
• Styki pomocnicze: Wbudowany styk pomocniczy 1NC (normalnie zamknięty) umożliwia realizację blokad elektrycznych lub sygnalizację stanu pracy urządzenia do systemów nadrzędnych.

Zgodność z Normami

Stycznik LC1E1801BD został poddany rygorystycznym testom, aby zapewnić bezpieczeństwo i kompatybilność na rynkach globalnych. Urządzenie posiada certyfikację w systemach CB, CE, CCC oraz EAC, co potwierdza jego wysoką jakość wykonania. Ponadto produkt jest w pełni zgodny z dyrektywami środowiskowymi RoHS oraz rozporządzeniem REACH, co świadczy o dbałości producenta o minimalizację wpływu na środowisko naturalne i brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Dzięki swojej uniwersalności i solidnej konstrukcji, stycznik TeSys Easy znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym wyborem do sterowania pracą silników klatkowych, wentylatorów, pomp oraz systemów transportowych. Możliwość pracy z częstotliwością do 1800 cykli na godzinę sprawia, że urządzenie doskonale radzi sobie w aplikacjach wymagających częstego załączania i wyłączania odbiorników energii. Może pracować w szerokim zakresie temperatur od -5°C do 55°C, co pozwala na jego montaż w zróżnicowanych warunkach środowiskowych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN (35 mm). Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów zasilających oraz sterujących, minimalizując ryzyko poluzowania się styków pod wpływem drgań. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby zapewnić optymalną przewodność elektryczną. Urządzenie zachowuje swoje parametry znamionowe nawet przy montażu na wysokościach do 3000 m n.p.m., co czyni je odpornym na obniżone ciśnienie atmosferyczne i gorsze warunki chłodzenia powietrzem.

FAQ

• Czy stycznik posiada wbudowaną diodę przeciwprzepięciową? Opis bazowy wskazuje na standardowe wykonanie cewki 24V DC; w przypadku wymagających aplikacji zaleca się sprawdzenie konieczności zastosowania dodatkowego modułu ogranicznika przepięć.
• Jaki jest maksymalny prąd łączeniowy dla tego modelu? Prąd znamionowy wynosi 18 A w kategorii AC-3, co pozwala na bezpieczne sterowanie silnikami o mocy do 7,5 kW przy standardowym napięciu sieciowym.
• Czy urządzenie można montować w dowolnej pozycji? Stycznik jest przystosowany do montażu na szynie DIN, co jest standardem w branży elektroinstalacyjnej, zapewniając stabilność mechaniczną w pionie i poziomie.
