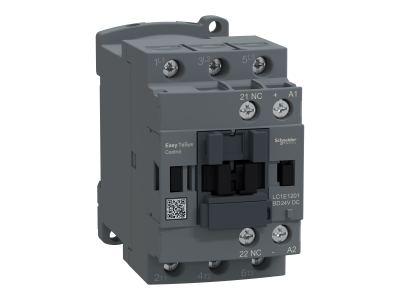

Stycznik mocy TeSys Easy 12A 3P 5,5kW 24V DC 1NC AC-3 | LC1E1201BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Easy o numerze katalogowym LC1E1201BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokich standardów wydajności. Urządzenie charakteryzuje się 3-biegunową konfiguracją styków głównych, co pozwala na efektywne sterowanie odbiornikami trójfazowymi. Prąd znamionowy łączeniowy wynosi 12 A, co przy napięciu 440 V przekłada się na zdolność sterowania silnikami o mocy do 5,5 kW w kategorii użytkowania AC-3.

• Cewka sterująca 24V DC: Zastosowanie napięcia stałego 24V DC pozwala na bezpośrednią współpracę z nowoczesnymi sterownikami PLC oraz systemami automatyki bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Wysoka trwałość: Urządzenie oferuje imponującą wytrzymałość mechaniczną na poziomie 10 milionów cykli oraz wytrzymałość elektryczną wynoszącą 1,4 miliona cykli w kategorii AC-3, co gwarantuje długoletnią, bezawaryjną pracę.
• Kompaktowa budowa: Szerokość obudowy wynosząca zaledwie 45 mm pozwala na oszczędność miejsca w rozdzielnicy, co jest kluczowe przy projektowaniu gęsto upakowanych szaf sterowniczych.
• Styk pomocniczy: Wbudowany styk pomocniczy o konfiguracji 1NC (normalnie zamknięty) umożliwia realizację funkcji blokady elektrycznej lub sygnalizacji stanu pracy urządzenia.

Zgodność z Normami

Produkt został poddany rygorystycznym testom i certyfikacji, co potwierdza jego bezpieczeństwo oraz dopuszczenie do obrotu na rynkach globalnych. Stycznik LC1E1201BD jest zgodny z międzynarodowymi standardami takimi jak system CB, CE, CCC oraz EAC. Dodatkowo, urządzenie spełnia surowe wymogi środowiskowe dyrektyw RoHS oraz rozporządzenia REACH, co świadczy o dbałości producenta o minimalizację wpływu na środowisko naturalne i brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Stycznik TeSys Easy 12A znajduje szerokie zastosowanie w przemyśle oraz budownictwie komercyjnym. Jest idealnym wyborem do sterowania silnikami klatkowymi w aplikacjach takich jak pompy, wentylatory, przenośniki taśmowe oraz systemy klimatyzacji (HVAC). Dzięki wysokiej częstotliwości łączeń, dochodzącej do 1800 cykli na godzinę, doskonale sprawdza się w procesach technologicznych wymagających częstego uruchamiania i zatrzymywania napędów. Możliwość pracy na wysokości do 3000 m n.p.m. bez obniżania parametrów znamionowych czyni go uniwersalnym rozwiązaniem dla różnorodnych lokalizacji geograficznych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN 35 mm. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów zasilających oraz sterujących. Podczas instalacji należy zwrócić uwagę na dopuszczalny zakres temperatur pracy, który wynosi od -5°C do +55°C. W przypadku montażu w szafach o ograniczonym przepływie powietrza, zaleca się zachowanie odpowiednich odstępów izolacyjnych. Solidna konstrukcja zacisków pozwala na stosowanie zarówno przewodów sztywnych, jak i elastycznych z tulejkami zaciskowymi, co zwiększa odporność na drgania mechaniczne.

FAQ

• Czy ten stycznik posiada cewkę na napięcie zmienne? Nie, model LC1E1201BD jest wyposażony w cewkę zasilaną napięciem stałym 24V DC. Do aplikacji AC należy wybrać odpowiedni wariant z serii TeSys Easy.
• Jaka jest maksymalna moc silnika, którą może sterować ten model? Przy napięciu 440V w kategorii AC-3, stycznik może bezpiecznie sterować silnikiem o mocy znamionowej do 5,5 kW.
• Czy urządzenie można montować w trudnych warunkach wysokościowych? Tak, stycznik zachowuje swoje pełne parametry znamionowe przy pracy na wysokości do 3000 metrów nad poziomem morza.
• Jaki styk pomocniczy jest wbudowany w urządzenie? Stycznik posiada fabrycznie zintegrowany jeden styk pomocniczy normalnie zamknięty (1NC).
