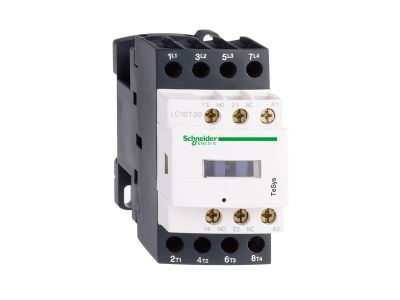

Stycznik mocy TeSys D 9A 4P 4KW 110V AC 2NO 2NC AC-3 zaciski śrubowe | LC1D098F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D098F7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 9A (w kategorii AC-3) oraz posiada cztery bieguny główne w konfiguracji 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte). Dzięki zdolności łączeniowej dla silników o mocy do 4 kW, stycznik ten stanowi fundament niezawodnych układów napędowych. Cewka sterująca zasilana napięciem 110V AC zapewnia kompatybilność z wieloma standardowymi systemami automatyki. Solidne zaciski śrubowe gwarantują trwałe połączenie elektryczne, minimalizując ryzyko poluzowania przewodów pod wpływem drgań, co jest kluczowe dla ciągłości procesów produkcyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik TeSys D spełnia wymagania międzynarodowych norm, takich jak IEC 60947-4-1 oraz EN 60947-5-1, co potwierdza jego przydatność do pracy w trudnych warunkach przemysłowych. Posiada certyfikację UL oraz CSA, a także znak CE, co jest gwarancją pełnej zgodności z dyrektywami Unii Europejskiej. Wysoka odporność na przepięcia oraz odpowiedni stopień ochrony IP zapewniają bezpieczną eksploatację w szafach sterowniczych, chroniąc zarówno operatorów, jak i infrastrukturę techniczną.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów rozruchowych. Są idealnym wyborem do budowy rozruszników liniowych, nawrotnych oraz układów przełączających gwiazda-trójkąt. Dzięki konfiguracji styków 4P (2NO+2NC), model LC1D098F7 doskonale sprawdza się w aplikacjach wymagających jednoczesnego sterowania obwodami mocy i pomocniczymi sygnałami zwrotnymi. Urządzenie jest powszechnie stosowane w systemach HVAC, sterowaniu pompami, wentylatorami oraz w liniach technologicznych, gdzie wymagana jest pełna integracja z systemami sterowania nadrzędnego PLC.

Wskazówki Montażowe

Montaż stycznika LC1D098F7 jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub bezpośredniego przykręcenia do płyty montażowej. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych. Dzięki kompaktowej budowie, stycznik zajmuje minimalną ilość miejsca w rozdzielnicy, a logiczne rozmieszczenie zacisków ułatwia przejrzyste prowadzenie oprzewodowania i późniejszą konserwację układu.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten posiada zintegrowane styki pomocnicze, które umożliwiają łatwą sygnalizację stanu pracy urządzenia do systemów monitoringu.
• Jakie jest napięcie sterowania cewki? Cewka w tym modelu jest przystosowana do pracy z napięciem przemiennym 110V AC o częstotliwości 50/60 Hz.
• Czy urządzenie można integrować z wyłącznikami silnikowymi? Tak, seria TeSys D jest w pełni kompatybilna z akcesoriami Schneider Electric, takimi jak przekaźniki termiczne LRD czy wyłączniki silnikowe GV2, co pozwala na budowę kompletnych i bezpiecznych zestawów rozruchowych.
