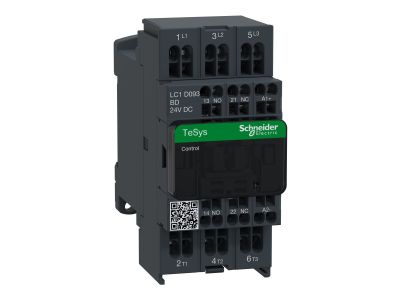

Stycznik mocy TeSys D 9A 3P 4KW 24V DC 1NO 1NC AC-3 zaciski sprężynowe | LC1D093BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D093BD to trzybiegunowy stycznik o prądzie znamionowym 9 A w kategorii AC-3, przeznaczony do pracy z cewką sterującą 24 V DC. Dzięki mocy łączonej do 4 kW (przy napięciu 400 V AC) sprawdza się w rozruchu silników klatkowych i innych obciążeniach indukcyjnych. Wyposażony w dwa styki pomocnicze (1NO+1NC) oraz zaciski sprężynowe, które przyspieszają montaż bez użycia narzędzi. Szerokość modułu nie jest określona w danych producenta – urządzenie montowane jest na szynie DIN TH35 w standardowej rozdzielnicy.

• Prąd znamionowy 9 A (AC-3): gwarantuje bezpieczną pracę w obwodach silnikowych o mocy do 4 kW bez ryzyka przegrzania styków – idealne do sterowania małymi i średnimi silnikami.
• Cewka sterująca 24 V DC: umożliwia bezpośrednie podłączenie do sterowników PLC, przekaźników lub zasilaczy niskiego napięcia, co upraszcza integrację z systemami automatyki.
• Zaciski sprężynowe: zapewniają szybki i pewny montaż przewodów bez konieczności dokręcania śrub – oszczędność czasu przy instalacji i konserwacji.
• Styki pomocnicze 1NO+1NC: pozwalają na sygnalizację stanu stycznika (np. potwierdzenie załączenia do PLC) lub realizację prostych układów samopodtrzymania.
• Kategoria użytkowania AC-3: dedykowana do rozruchu i zatrzymywania silników klatkowych podczas pracy – wysoka trwałość łączeniowa w aplikacjach przemysłowych.

Zgodność z Normami

Stycznik TeSys D LC1D093BD spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. W trosce o bezpieczeństwo instalacji zaleca się stosowanie zgodnie z wytycznymi producenta oraz przepisami dla urządzeń niskiego napięcia.

Zastosowanie

Dzięki uniwersalnym parametrom stycznik sprawdza się w różnorodnych układach sterowania i automatyki przemysłowej, zwłaszcza w aplikacjach wymagających niezawodnego załączania silników.

• Sterowanie silnikami trójfazowymi (rozruszniki bezpośrednie, nawrotne, przełączniki gwiazda/trójkąt).
• Zdalne załączanie i wyłączanie odbiorników w szafach sterowniczych (np. nagrzewnice, pompy, wentylatory).
• Generowanie impulsów sterujących dla styczników pomocniczych lub przekaźników w układach automatyki.
• Aplikacje w automatyce budynkowej (sterowanie oświetleniem, bramami, kurtynami) przy napięciu sterowania 24 V DC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilania i sterowania. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (zgodnej z PN-EN 60715). Przekrój przewodów należy dobrać do prądu znamionowego oraz warunków środowiskowych. Zaciski sprężynowe nie wymagają dodatkowego momentu dokręcania – wystarczy wsunąć odizolowany przewód do oporu. Przed pierwszym załączeniem sprawdzić poprawność połączeń i stan izolacji.

FAQ

• Czy stycznik ma podświetlenie? Nie, produkt nie posiada wbudowanego podświetlenia – stan załączenia można diagnozować za pomocą styków pomocniczych (1NO+1NC).
• Jaki jest stopień ochrony stycznika? W danych katalogowych nie podano wartości IP – dla aparatury montowanej wewnątrz rozdzielnicy standardem jest ochrona IP20 (brak pyłoszczelności).
• Czy stycznik nadaje się do pracy ciągłej w kategorii AC-1? Przeznaczony jest głównie do kategorii AC-3 (rozruch silników). Do obciążeń czysto rezystancyjnych (AC-1) należy dobrać model o odpowiedniej charakterystyce – w razie wątpliwości skonsultuj się z producentem.
