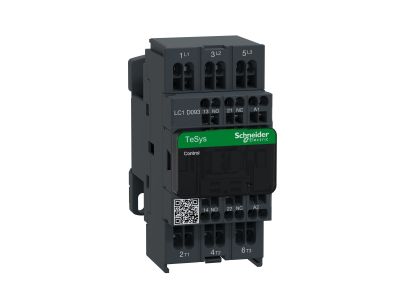

Stycznik mocy TeSys D 9A 3P 4KW 24V AC 1NO 1NC AC-3 zaciski sprężynowe | LC1D093B7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy serii TeSys D od Schneider Electricder Electric, oznaczony symbolem LC1D093B7, to kompaktowe urządzenie przeznaczone do pracy w kategorii AC-3. Oferuje prąd znamionowy 9 A, napięcie cewki 24 V AC, 3 bieguny główne oraz wbudowane styki pomocnicze 1NO+1NC. Dzięki zaciskom sprężynowym montaż jest szybki i niezawodny – bez konieczności dokręcania śrub. Stycznik zapewnia bezpieczne przełączanie obwodów silnikowych o mocy do 4 kW, co czyni go uniwersalnym elementem w szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy 9 A (AC-3): Gwarantuje pewną pracę przy sterowaniu silnikami i odbiornikami indukcyjnymi, minimalizując ryzyko przegrzania styków.
• Kategoria użytkowania AC-3: Opracowany specjalnie do łączenia i wyłączania silników asynchronicznych, zapewnia wysoką trwałość łączeniową.
• Zaciski sprężynowe: Umożliwiają szybkie i bezobsługowe podłączenie przewodów bez użycia narzędzi – skracają czas instalacji i eliminują błędy związane z niedokręceniem.
• Styki pomocnicze 1NO+1NC: Zintegrowane w jednym module, pozwalają na sygnalizację stanu załączenia lub realizację układów samopodtrzymania, bez potrzeby stosowania dodatkowych akcesoriów.
• Napięcie cewki 24 V AC: Bezpieczne napięcie sterowania, powszechnie stosowane w automatyce budynkowej i przemysłowej, kompatybilne z typowymi przekaźnikami i sterownikami PLC.

Zgodność z Normami

Stycznik TeSys D LC1D093B7 został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury łączeniowej. Posiada certyfikat CE, co potwierdza zgodność z zasadniczymi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkowany jest w standardzie DIN, umożliwiającym montaż na szynie TH35.

Zastosowanie

Stycznik mocy TeSys D znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników trójfazowych o umiarkowanej mocy. Sprawdza się zarówno w prostych układach sterowania, jak i w rozbudowanych systemach automatyki.

• Sterowanie silnikami elektrycznymi (pompy, wentylatory, sprężarki) w szafach sterowniczych maszyn i urządzeń.
• Załączanie i wyłączanie obwodów grzewczych, oświetleniowych oraz innych odbiorników trójfazowych.
• Współpraca z przekaźnikami czasowymi, stycznikami pomocniczymi oraz modułami PLC w układach automatyki budynkowej i przemysłowej.
• Realizacja funkcji samopodtrzymania, sygnalizacji stanu lub przełączania źródeł zasilania dzięki wbudowanym stykom pomocniczym.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia od obwodu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach elektrycznych. Przewody należy podłączyć do zacisków sprężynowych – nie wymagają one dokręcania, jednak przed instalacją zaleca się sprawdzenie zalecanego momentu dokręcania w dokumentacji producenta. Przekrój przewodów należy dobrać do rzeczywistego prądu obciążenia oraz warunków środowiskowych. Podczas prac instalacyjnych należy bezwzględnie przestrzegać zasad bezpieczeństwa – prace wykonywać przy wyłączonym napięciu zasilania.

FAQ

• Czy stycznik posiada podświetlenie lub diodę sygnalizacyjną? Nie, stycznik LC1D093B7 nie jest wyposażony w podświetlenie ani wbudowaną diodę LED. Stan załączenia można sygnalizować za pomocą zewnętrznych opraw sygnalizacyjnych lub wykorzystując wbudowany styk pomocniczy NO.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje w dostępnych danych katalogowych konkretnej wartości IP dla tego modelu. Standardowo styczniki modułowe montowane w rozdzielnicach mają ochronę IP20 od strony czołowej. Aby uzyskać dokładne dane, zalecamy sprawdzenie oficjalnej dokumentacji technicznej Schneider Electricder Electric.
• Do jakiej kategorii użytkowania przeznaczony jest ten stycznik? Stycznik został zaprojektowany głównie do kategorii AC-3 (łączenie i wyłączanie silników asynchronicznych). Może być stosowany także w kategorii AC-1 przy obciążeniach rezystancyjnych, przy czym prąd znamionowy w AC-1 może być wyższy – szczegółowe wartości znajdują się w karcie katalogowej.
