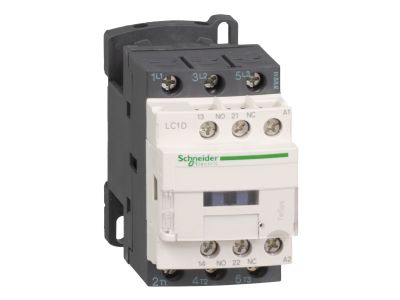

Stycznik mocy TeSys D 9A 3P 4KW 24V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D09B5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D09B5 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem łączeniowym wynoszącym 9A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 4 kW przy napięciu 400V AC. Wyposażenie w trzy bieguny główne oraz zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) zapewnia wszechstronność w projektowaniu układów sterowania i sygnalizacji.

• Wysoka wydajność: Prąd znamionowy 9A przy napięciu do 440V AC gwarantuje stabilną pracę w standardowych systemach napędowych.
• Napięcie sterowania: Cewka zasilana napięciem 24V AC o częstotliwości 50Hz jest idealna do bezpiecznych obwodów sterowniczych.
• Kompaktowa budowa: Seria TeSys D słynie z optymalizacji przestrzeni w szafach sterowniczych przy zachowaniu wysokiej trwałości mechanicznej i elektrycznej.
• Zaciski skrzynkowe: Solidne zaciski śrubowe zapewniają pewne trzymanie przewodów i minimalizują ryzyko poluzowania połączeń pod wpływem wibracji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC 60947-4-1, która definiuje parametry dla aparatury niskonapięciowej, w szczególności dla styczników i rozruszników silnikowych. Dzięki wysokiej niezawodności, model LC1D09B5 może być z powodzeniem stosowany w aplikacjach bezpieczeństwa, wspierając ochronę personelu i infrastruktury technicznej.

Zastosowanie

Stycznik LC1D09B5 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest dedykowany przede wszystkim do:

• Bezpośredniego rozruchu silników klatkowych w kategorii AC-3.
• Sterowania układami grzewczymi, oświetleniowymi oraz wentylacyjnymi.
• Integracji w systemach sterowania maszyn, gdzie wymagana jest wysoka częstotliwość łączeń.
• Zastosowań w układach nawrotnych oraz gwiazda-trójkąt (przy użyciu dodatkowych akcesoriów serii TeSys).

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przestrzeń chłodzenia: Zachowanie odpowiednich odstępów między aparatami w rozdzielnicy wspomaga odprowadzanie ciepła generowanego podczas pracy cewki.
• Przewody: Stosowanie tulejek zaciskowych na końcach przewodów typu linka zwiększa trwałość połączenia w zaciskach skrzynkowych.

FAQ

1. Czy stycznik LC1D09B5 posiada wbudowane styki pomocnicze?
Tak, urządzenie posiada fabrycznie zintegrowane dwa styki pomocnicze: jeden zwierny (1NO) oraz jeden rozwierny (1NC), co ułatwia realizację blokad i sygnalizacji stanu pracy.

2. Jakie jest napięcie cewki w tym modelu?
Ten konkretny model wyposażony jest w cewkę zasilaną napięciem 24V AC (prąd zmienny) o częstotliwości 50Hz.

3. Czy do tego stycznika można dokupić dodatkowe bloki styków?
Tak, seria TeSys D jest w pełni modułowa. Można do niej dołączyć dodatkowe bloki styków pomocniczych montowane od czoła lub z boku, a także moduły zwłoczne i ograniczniki przepięć.
