Stycznik mocy TeSys D 9A 3P 4KW 230V AC 1NO 1NC AC-3 zaciski sprężynowe | LC1D093P7 Schneider Electric

Opis i Kluczowe Cechy

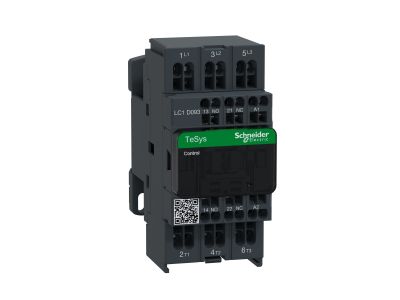

Stycznik mocy TeSys D oznaczony symbolem LC1D093P7 to trójbiegunowy (3NO) stycznik przystosowany do sterowania silnikami i innymi odbiornikami w kategorii AC-3. Prąd znamionowy 9A w kategorii AC-3 umożliwia bezpieczne załączanie silników o mocy do 4 kW przy napięciu 400 V, a cewka sterowana napięciem 230 V AC (50/60 Hz) zapewnia kompatybilność z typowymi instalacjami przemysłowymi. Kompaktowa szerokość 45 mm ułatwia integrację w rozdzielnicach o ograniczonej przestrzeni. Wyposażony w szybkie i niezawodne zaciski sprężynowe oraz wbudowane styki pomocnicze 1NO+1NC z certyfikatem lustrzanym dla styku NC, zwiększającym bezpieczeństwo diagnostyki stanu stycznika.

• Prąd znamionowy 9A (AC-3) / moc 4 kW (400V AC): Gwarantuje niezawodne załączanie silników o mocy do 4 kW bez ryzyka przegrzania styków, co przekłada się na długą żywotność urządzenia.
• Cewka 230 V AC 50/60 Hz: Standardowe napięcie sterujące w instalacjach przemysłowych – łatwe wpięcie w istniejące układy automatyki bez konieczności stosowania dodatkowych transformatorów.
• Zaciski sprężynowe: Zapewniają szybki i pewny montaż przewodów bez użycia narzędzi, eliminują ryzyko poluzowania połączeń pod wpływem drgań i skracają czas instalacji.
• Wbudowane styki pomocnicze 1NO+1NC z lustrzanym NC: Styk NC posiada certyfikat lustrzany, co umożliwia niezawodną sygnalizację rzeczywistego stanu stycznika w układach bezpieczeństwa – wymagane w wielu aplikacjach przemysłowych.
• Trwałość do 3600 cykli/h / temperatura pracy do +60 °C: Wysoka częstotliwość łączeń i odporność na podwyższoną temperaturę pozwalają na pracę w wymagających środowiskach produkcyjnych przy jednoczesnym zachowaniu parametrów technicznych.

Zgodność z Normami

Stycznik posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC, EAC oraz Marine, co potwierdza jego przydatność w instalacjach na całym świecie. Produkt jest oznaczony znakiem Green Premium, który gwarantuje spełnienie wymogów dyrektyw środowiskowych RoHS i REACh, zapewniając pełną przejrzystość w zakresie wpływu na środowisko i możliwości recyklingu.

Zastosowanie

Stycznik TeSys D LC1D093P7 jest wszechstronnym elementem sterowania przeznaczonym do załączania i wyłączania silników oraz odbiorników rezystancyjno-indukcyjnych w sieciach niskiego napięcia. Znajduje zastosowanie w szerokim spektrum aplikacji przemysłowych i budynkowych.

• Sterowanie trójfazowymi silnikami asynchronicznymi o mocy do 4 kW – pompy, wentylatory, przenośniki.
• Załączanie odbiorników grzejnych i oświetleniowych w instalacjach przemysłowych i komercyjnych.
• Realizacja impulsów sterujących do styczników większej mocy, przekaźników oraz wejść PLC w układach automatyki.
• Budowa układów rozruchu i zatrzymania w maszynach produkcyjnych, liniach pakujących i systemach transportu.

Wskazówki Montażowe

Montaż stycznika powierzyć wyłącznie wykwalifikowanemu personelowi posiadającemu odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające i zabezpieczyć przed przypadkowym załączeniem. Urządzenie może być montowane na szynie DIN TH35 lub za pomocą mocowania śrubowego. Zaciski sprężynowe umożliwiają szybkie podłączenie przewodów – zalecany moment dokręcania oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji technicznej producenta. Przekrój przewodów sterowania i obwodów głównych dobrać zgodnie z obciążalnością prądową stycznika oraz wymaganiami norm instalacyjnych.

FAQ

• Czy styk pomocniczy NC posiada certyfikat lustrzany? Tak, wbudowany styk pomocniczy NC (normalnie zamknięty) został wyposażony w certyfikat lustrzany, co oznacza, że jego stan mechaniczny jest w pełni powiązany z pozycją styków głównych – kluczowe dla układów bezpieczeństwa.
• Jaka jest dopuszczalna temperatura otoczenia podczas pracy? Stycznik może pracować w temperaturze otoczenia do +60 °C, co pozwala na bezproblemowe stosowanie w szafach sterowniczych bez dodatkowego chłodzenia.
• Czy stycznik można zamontować na szynie DIN? Tak, szerokość 45 mm umożliwia montaż na standardowej szynie DIN TH35. Istnieje również możliwość mocowania śrubowego bezpośrednio do panelu.
