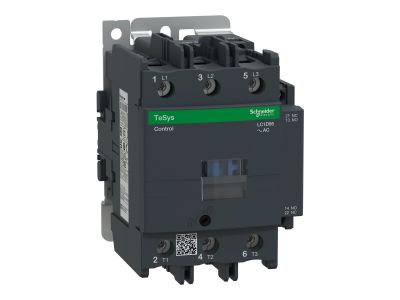

Stycznik mocy TeSys D 95A 3P 45KW 48V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D95E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D95E7 firmy Schneider Electricder Electric to trójbiegunowe urządzenie przeznaczone do sterowania silnikami i obciążeniami rezystancyjnymi w instalacjach przemysłowych. Zapewnia prąd znamionowy łączeniowy 95 A w kategorii AC-3 przy napięciu 440 V AC, co przekłada się na bezpieczną i niezawodną pracę w wymagających obwodach. Cewka sterująca 48 V AC umożliwia zastosowanie w układach niskonapięciowych zwiększających bezpieczeństwo. Styki pomocnicze 1NO+1NC pozwalają na sygnalizację stanu lub realizację układów samopodtrzymania. Zaciski skrzynkowe (śrubowe) ułatwiają podłączenie przewodów o przekroju do 50 mm².

• Prąd znamionowy łączeniowy Ie 95 A (AC-3, 440 V): Gwarantuje stabilną pracę przy sterowaniu silnikami o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Moc silnika do 45 kW (380–400 V, AC-3): Pozwala na wydajne zasilanie dużych napędów w aplikacjach przemysłowych.
• Znamionowe napięcie łączeniowe Ue do 1000 V AC (obwód mocy): Zapewnia elastyczność w różnych konfiguracjach instalacji o podwyższonym napięciu.
• Styki pomocnicze 1NO+1NC: Umożliwiają łatwą integrację z układami sterowania, sygnalizację stanu łączenia lub realizację samopodtrzymania.
• Zaciski śrubowe (skrzynkowe) dla przewodów do 50 mm²: Ułatwiają szybki i pewny montaż nawet przy grubych przewodach zasilających.
• Trwałość mechaniczna 4 Mcykli: Wysoka niezawodność i długa żywotność w aplikacjach wymagających częstego łączenia.

Zgodność z Normami

Stycznik LC1D95E7 spełnia wymagania norm CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1 oraz UL 508. Posiada certyfikaty BV, CCC, DNV, GL, GOST, LROS (Lloyd’s Register of Shipping) oraz RINA, co potwierdza jego przydatność w instalacjach o podwyższonych wymaganiach bezpieczeństwa i niezawodności.

Zastosowanie

Dzięki szerokiemu zakresowi parametrów i kategorii użytkowania (AC-1, AC-3, AC-4) stycznik TeSys D znajduje zastosowanie w wielu gałęziach przemysłu i automatyki budynkowej.

• Sterowanie silnikami trójfazowymi o mocy do 45 kW (AC-3) w maszynach przemysłowych, pompach, wentylatorach, sprężarkach.
• Załączanie obciążeń rezystancyjnych (AC-1, prąd Ith 125 A) w piecach, grzałkach, systemach grzewczych.
• Praca w układach wymagających częstego łączenia z hamowaniem (AC-4) – wciągniki, dźwignice, suwnice.
• Realizacja impulsów sterujących dla przekaźników, styczników niższych mocy lub wejść sterowników PLC w szafach automatyki.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego i cewki sterującej. Urządzenie przeznaczone jest do montażu na płycie lub szynie TH35 (DIN). Należy stosować momenty dokręcania zgodne z dokumentacją: obwód mocy – 9 Nm (zaciski skrzynkowe, śrubokręt płaski Ø6–8 mm lub sześciokątny 4 mm), obwody sterowania – 1,2 Nm (zaciski śrubowe, śrubokręt Philips nr 2 lub płaski Ø6 mm). Przekrój przewodów należy dobrać do prądu obciążenia (dla obwodu mocy: 1 przewód 4–50 mm² sztywny lub elastyczny z/bez końcówki; 2 przewody 4–25 mm²; dla obwodów sterowania: 1–2 przewody 1–4 mm² elastyczny/sztywny).

FAQ

• Jakie napięcie cewki ma stycznik LC1D95E7? Cewka przystosowana jest do napięcia 48 V AC (prąd przemienny).
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, w standardowej konfiguracji dostępne są styki 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) do sygnalizacji lub układów samopodtrzymania.
• Jaka jest trwałość mechaniczna i elektryczna urządzenia? Trwałość mechaniczna wynosi 4 Mcykli. Trwałość elektryczna dla AC-3 (95 A, 440 V) to 1,2 Mcykli, a dla AC-1 (125 A, 440 V) – 1,3 Mcykli.
