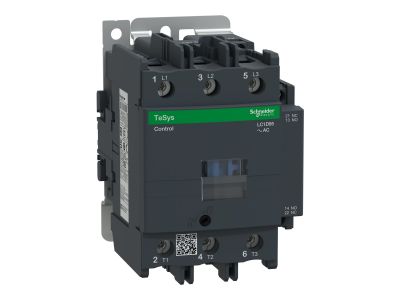

Stycznik mocy TeSys D 95A 3P 45KW 110V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D95F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D95F7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 95 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 45 kW przy napięciu 400 V AC. Trójbiegunowa konstrukcja (3P) została zoptymalizowana pod kątem trwałości mechanicznej i elektrycznej, zapewniając niezawodność w cyklach intensywnej pracy. Cewka sterująca zasilana napięciem 110 V AC umożliwia łatwą integrację z typowymi układami automatyki. Dodatkowo, stycznik wyposażony jest w zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co pozwala na realizację blokad elektrycznych oraz sygnalizację stanu pracy urządzenia bez konieczności montażu dodatkowych modułów.

• Wysoka zdolność łączeniowa: Prąd 95 A w kategorii AC-3 gwarantuje stabilną pracę silników o dużej mocy.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych zapewnia pewne trzymanie przewodów o dużych przekrojach i minimalizuje ryzyko poluzowania połączeń pod wpływem wibracji.
• Kompaktowa budowa: Mimo wysokich parametrów prądowych, urządzenie zachowuje optymalne wymiary, ułatwiając montaż w szafach sterowniczych.
• Wszechstronność sterowania: Cewka 110 V AC jest standardem w wielu systemach sterowania przemysłowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i jakość wykonania. Stycznik spełnia wymagania normy IEC 60947-4-1, dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada certyfikację CE oraz UL/CSA, co umożliwia jego stosowanie na rynkach globalnych. Stopień ochrony zacisków odpowiada standardom zapobiegającym przypadkowemu dotykowi części pod napięciem, co podnosi poziom bezpieczeństwa obsługi technicznej.

Zastosowanie

Styczniki serii TeSys D są dedykowane do szerokiego spektrum zastosowań w sektorze elektro-technicznym. Idealnie sprawdzają się w budowie rozruszników silnikowych typu bezpośredniego (liniowego), układów nawrotnych oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki wysokiej odporności na przeciążenia, model LC1D95F7 znajduje zastosowanie w sterowaniu pompami, wentylatorami, sprężarkami oraz przenośnikami taśmowymi w ciężkim przemyśle. Możliwość współpracy z autotransformatorami rozruchowymi czyni go uniwersalnym elementem systemów dystrybucji energii i automatyzacji procesów produkcyjnych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Urządzenie przystosowane jest do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas podłączania przewodów do zacisków skrzynkowych należy zwrócić szczególną uwagę na odpowiedni moment dokręcania, aby zapewnić optymalną przewodność i uniknąć przegrzewania się styków. Zaleca się zachowanie odpowiednich odstępów izolacyjnych pomiędzy sąsiednimi aparatami w celu zapewnienia właściwej cyrkulacji powietrza i odprowadzania ciepła generowanego podczas pracy pod obciążeniem.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten posiada fabrycznie zintegrowane styki 1NO i 1NC, co ułatwia budowanie układów sterowania.
• Jakie jest napięcie sterowania cewki? Cewka w tym modelu (kod F7) jest przeznaczona na napięcie 110 V AC o częstotliwości 50/60 Hz.
• Czy można do niego dołożyć dodatkowe bloki styków? Tak, seria TeSys D jest w pełni modułowa i pozwala na montaż czołowych lub bocznych bloków styków pomocniczych oraz modułów zwłocznych.
• Jaki jest maksymalny prąd dla kategorii AC-1? Choć głównym parametrem jest 95 A w AC-3, stycznik ten posiada również określoną wyższą obciążalność dla obciążeń rezystancyjnych (AC-1), co należy sprawdzić w szczegółowej karcie katalogowej producenta dla konkretnych warunków temperaturowych.
