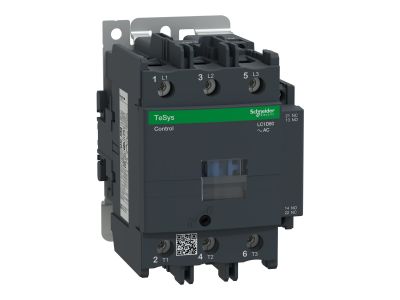

Stycznik mocy TeSys D 80A 3P 37KW 220V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D80M7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D80M7 firmy Schneider Electricder Electric to 3-biegunowy (3NO) stycznik kategorii AC-3 o prądzie znamionowym 80 A, przystosowany do załączania silników o mocy do 37 kW przy napięciu 400 V. Wyposażony w cewkę sterującą 220 V AC 50/60 Hz oraz wbudowane styki pomocnicze 1NO+1NC (NC z certyfikatem lustrzanym). Kompaktowa obudowa o szerokości 85 mm oraz zaciski śrubowe ułatwiają montaż i podłączenie w rozdzielnicach.

• Prąd znamionowy AC-3: 80 A: umożliwia bezpieczne sterowanie silnikami o mocy do 37 kW przy 400 V, zapewniając odpowiednią rezerwę i trwałość styków.
• Cewka sterująca AC 220 V 50/60 Hz: kompatybilna z typowymi instalacjami przemysłowymi, łatwa integracja z układami PLC i przekaźnikami.
• Wbudowane styki pomocnicze 1NO+1NC (NC z certyfikatem lustrzanym): umożliwiają sygnalizację stanu i realizację obwodów bezpieczeństwa bez dodatkowych komponentów; styk NC gwarantuje wiarygodne odcięcie w przypadku zgrzania styków głównych.
• Kompaktowa obudowa o szerokości 85 mm: oszczędza miejsce w rozdzielnicy, umożliwia gęstą zabudowę na szynie DIN lub mocowanie śrubowe.
• Wydajność do 3600 cykli na godzinę i temperatura pracy do 60°C: gwarantuje niezawodność nawet w wymagających aplikacjach o dużym natężeniu przełączeń i podwyższonej temperaturze otoczenia.

Zgodność z Normami

Stycznik LC1D80M7 posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC, EAC oraz Marine (np. DNV, ABS). Spełnia wymogi programu Green Premium, co oznacza zgodność z dyrektywami RoHS i REACH oraz pełną przejrzystość informacji o wpływie na środowisko.

Zastosowanie

Stycznik TeSys D przeznaczony jest do sterowania silnikami trójfazowymi i innymi odbiornikami w kategorii AC-3. Sprawdza się w:

• sterowaniu silnikami pomp, wentylatorów, sprężarek i przenośników
• załączaniu i wyłączaniu obwodów rezystancyjnych (piece, grzejniki, nagrzewnice)
• automatyce budynkowej – sterowanie dużymi odbiornikami w halach produkcyjnych, magazynach i centrach danych
• układach bezpieczeństwa wykorzystujących lustrzany styk NC do monitorowania stanu stycznika

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie może być montowane na szynie TH35 (DIN) lub za pomocą mocowania śrubowego. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową 80 A i lokalnymi przepisami. Momenty dokręcania zacisków śrubowych – według dokumentacji technicznej producenta.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik stanu? Stycznik TeSys D LC1D80M7 nie jest wyposażony w podświetlenie. Stan załączenia można kontrolować za pomocą wbudowanych styków pomocniczych 1NO+1NC.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicach ma ochronę IP20 (ochrona przed dotknięciem palcami).
• Co oznacza certyfikat lustrzany styku NC? Styk NC posiada certyfikat lustrzany (mirror contact), co oznacza, że jego rozwieranie jest mechanicznie sprzężone z rozwarką styków głównych. Gwarantuje to, że w przypadku zgrzania się styków głównych styk NC pozostanie rozwarty, co jest kluczowe w obwodach bezpieczeństwa.
