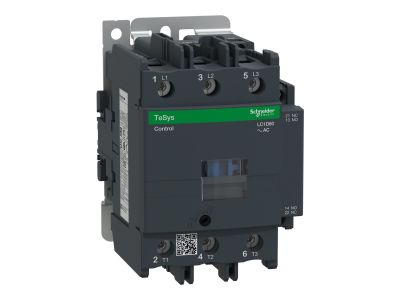

Stycznik mocy TeSys D 80A 3P 37KW 110V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D80F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D80F7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 80 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 37 kW przy napięciu 400 V. Wyposażony w cewkę sterującą na napięcie 110 V AC, stycznik ten idealnie wpisuje się w standardy systemów automatyki przemysłowej.

• Trójbiegunowa konstrukcja (3P): Zapewnia bezpieczne i stabilne rozłączanie obwodów trójfazowych.
• Zintegrowane styki pomocnicze: Konfiguracja 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) umożliwia łatwą integrację z układami sygnalizacji i blokad elektrycznych.
• Zaciski skrzynkowe: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów o dużych przekrojach, minimalizując ryzyko przegrzania punktów styku.
• Wysoka trwałość mechaniczna: Seria TeSys D słynie z długiej żywotności, co przekłada się na niższe koszty eksploatacji i rzadsze przestoje serwisowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikaty UL oraz CSA. Dzięki pełnej zgodności z dyrektywami RoHS, urządzenie jest przyjazne dla środowiska i wolne od substancji niebezpiecznych, co jest kluczowe dla nowoczesnych przedsiębiorstw dbających o standardy ekologiczne.

Zastosowanie

Stycznik LC1D80F7 jest niezwykle wszechstronny i znajduje zastosowanie w szerokim spektrum układów napędowych. Jest dedykowany do budowy rozruszników silnikowych typu liniowego oraz nawrotnego. Doskonale sprawdza się w układach przełączających gwiazda-trójkąt oraz w systemach sterowania opartych na autotransformatorach. Dzięki wysokiej odporności na prądy rozruchowe, jest idealnym wyborem do sterowania pompami, wentylatorami, sprężarkami oraz przenośnikami w ciężkim przemyśle i budownictwie komercyjnym.

Wskazówki Montażowe

Montaż stycznika TeSys D jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji szaf sterowniczych. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny kontakt elektryczny i uniknąć poluzowania przewodów pod wpływem wibracji. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie dedykowanych akcesoriów Schneider Electric, takich jak blokady mechaniczne czy moduły przeciwprzepięciowe, w celu zwiększenia bezpieczeństwa układu.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model LC1D80F7 posiada fabrycznie wbudowany jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC).
• Jakie jest napięcie sterowania cewki? Cewka w tym modelu jest przystosowana do napięcia 110 V prądu przemiennego (AC) o częstotliwości 50/60 Hz.
• Czy urządzenie można integrować z systemami sterowania PLC? Tak, styczniki TeSys D charakteryzują się pełną integracją z nowoczesnymi systemami sterowania, co pozwala na ich łatwe wdrożenie w zautomatyzowane linie produkcyjne.
• Jaki jest maksymalny prąd pracy w kategorii AC-3? Maksymalny prąd znamionowy dla obciążeń indukcyjnych (np. silniki klatkowe) wynosi 80 A.
