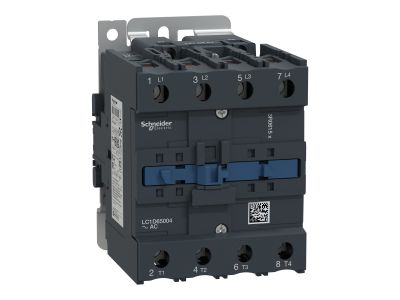

Stycznik mocy TeSys D 65A 4P 30KW 48V AC AC-3 zaciski śrubowe | LC1D65004E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D65004E7 firmy Schneider Electric to czterobiegunowe urządzenie przeznaczone do załączania i wyłączania obwodów silnikowych w kategorii AC-3. Jego prąd znamionowy 65 A pozwala na bezpieczne sterowanie odbiornikami o znacznej mocy bez ryzyka przeciążenia styków, natomiast napięcie cewki 48 V AC ułatwia integrację z typowymi układami sterowania. Konstrukcja z zaciskami śrubowymi zapewnia pewne i trwałe połączenia przewodów.

• Prąd znamionowy 65 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków nawet przy długotrwałym przewodzeniu prądu.
• 4 bieguny (4P): Daje możliwość przełączania czterech torów prądowych jednocześnie, co jest niezbędne w aplikacjach trójfazowych z dodatkowym biegunem pomocniczym lub w układach gwiazda-trójkąt.
• Moc 30 kW w kategorii AC-3: Potwierdza zdolność stycznika do niezawodnego rozruchu i zatrzymywania silników indukcyjnych o mocy do 30 kW przy napięciu 48 V AC.
• Napięcie cewki 48 V AC: Ułatwia podłączenie do powszechnie stosowanych transformatorów i układów sterowania niskim napięciem, zwiększając bezpieczeństwo obsługi.
• Zaciski śrubowe: Zapewniają solidne i łatwe do serwisowania połączenie przewodów, odpowiednie dla instalatorów wymagających niezawodności w warunkach przemysłowych.

Zgodność z Normami

Urządzenie jest zgodne z obowiązującymi normami europejskimi oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo użytkowania i możliwość stosowania w instalacjach przemysłowych oraz budynkowych. Producent zapewnia pełną deklarację zgodności dla konkretnych zastosowań.

Zastosowanie

Stycznik TeSys D LC1D65004E7 sprawdzi się w różnorodnych układach automatyki i napędów, gdzie wymagana jest niezawodna łączność przy sterowaniu silnikami i innymi odbiornikami.

• Sterowanie silnikami indukcyjnymi w kategorii AC-3 – rozruch i zatrzymanie bez utraty trwałości styków.
• Budowa rozruszników liniowych i nawrotnych do maszyn przemysłowych (pompy, wentylatory, sprężarki).
• Realizacja przełączników gwiazda-trójkąt dla silników trójfazowych – łatwa konfiguracja dzięki 4 biegunom.
• Zastosowanie w systemach sterowania PLC i przekaźnikowych jako element wykonawczy o dużej obciążalności.

Wskazówki Montażowe

Montaż i obsługa stycznika może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Zaleca się dobór przekroju przewodów zgodny z prądem znamionowym 65 A oraz moment dokręcania zacisków śrubowych według dokumentacji producenta. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 lub bezpośrednio na płycie montażowej (sprawdź zalecenia producenta dla konkretnego modelu). Przed pierwszym uruchomieniem należy sprawdzić poprawność połączeń i napięcie cewki.

FAQ

• Czy stycznik ma podświetlenie LED? W modelu LC1D65004E7 nie przewidziano wbudowanego podświetlenia. W razie potrzeby sygnalizacji stanu załączenia należy zastosować zewnętrzny moduł lub dodatkowy styk pomocniczy.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP dla tego stycznika. Standardowo aparatura modułowa w rozdzielnicach ma IP20, co oznacza ochronę przed dotykiem palcem, ale brak ochrony przed wilgocią – należy montować w obudowie o odpowiednim IP.
• W jakim trybie pracy pracuje styk – AC-1 czy AC-3? Stycznik został zaprojektowany głównie do kategorii AC-3 (silniki indukcyjne). Posiada znamionową moc 30 kW właśnie przy pracy AC-3. W kategorii AC-1 (obciążenia rezystancyjne) parametry mogą być wyższe, ale zalecamy konsultację z dokumentacją techniczną.
