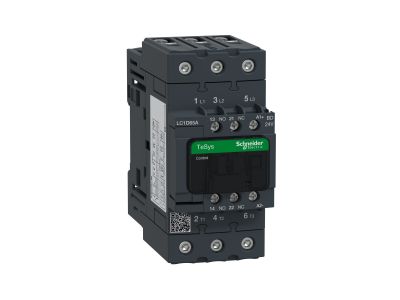

Stycznik mocy TeSys D 65A 3P 30KW 24V DC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D65ABD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D65ABD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 65 A w kategorii AC-3 oraz AC-3e, co pozwala na efektywne sterowanie silnikami trójfazowymi o mocy do 30 kW przy napięciu 400 V. Wyposażenie w cewkę sterującą na napięcie 24 V DC (prąd stały) zapewnia stabilną pracę i kompatybilność z nowoczesnymi systemami sterowania PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.

• Konfiguracja styków: Urządzenie posiada 3 bieguny główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy.
• Zaciski skrzynkowe EVK: Zastosowanie innowacyjnych zacisków skrzynkowych gwarantuje trwałe i bezpieczne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem wibracji.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej odporności na cykle łączeniowe, co przekłada się na długą żywotność urządzenia nawet przy intensywnej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik LC1D65ABD spełnia wymagania międzynarodowych norm, takich jak IEC 60947-4-1 oraz IEC 60947-5-1, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Posiada certyfikaty UL, CSA oraz znak CE, co jest gwarancją dopuszczenia do obrotu na rynkach globalnych. Stopień ochrony IP20 zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem zgodnie z normą VDE 0106.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są idealnym wyborem do budowy rozruszników silnikowych typu bezpośredniego (liniowego), układów nawrotnych (lewo/prawo) oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki możliwości współpracy z autotransformatorami, stycznik ten sprawdza się w aplikacjach wymagających łagodnego rozruchu dużych obciążeń. Jest powszechnie stosowany w przemyśle maszynowym, systemach HVAC, przepompowniach oraz liniach produkcyjnych, gdzie wymagana jest pełna integracja z systemami automatyki.

Wskazówki Montażowe

Montaż stycznika LC1D65ABD jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji szaf sterowniczych. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas podłączania przewodów do zacisków skrzynkowych EVK, należy zwrócić szczególną uwagę na odpowiedni moment dokręcania, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się terminali. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie dedykowanych blokad mechanicznych w przypadku budowy układów nawrotnych.

FAQ

• Czy cewka 24V DC wymaga dodatkowego modułu przeciwprzepięciowego? Styczniki TeSys D w wersji DC często posiadają wbudowaną diodę tłumiącą, jednak zawsze warto zweryfikować konfigurację w celu ochrony wyjść tranzystorowych sterownika PLC.
• Jaki jest maksymalny przekrój przewodów dla zacisków skrzynkowych? Zaciski EVK w modelu 65A są przystosowane do obsługi przewodów o przekroju dostosowanym do prądów roboczych, zapewniając pewny docisk zarówno dla drutów, jak i linek z tulejkami.
• Czy do stycznika można dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja serii TeSys D pozwala na montaż czołowych lub bocznych bloków styków pomocniczych, co zwiększa elastyczność konfiguracji układu sterowania.
