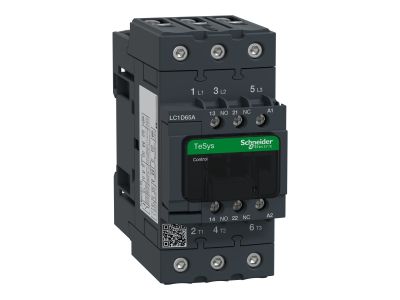

Stycznik mocy TeSys D 65A 3P 30KW 24V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D65AB7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D65AB7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 65 A w kategorii użytkowania AC-3 oraz AC-3e, co pozwala na efektywne sterowanie silnikami trójfazowymi o mocy do 30 kW przy napięciu 400 V. Wyposażenie w cewkę sterującą na napięcie 24 V AC (prąd przemienny) sprawia, że jest to idealny komponent do systemów automatyki, gdzie bezpieczeństwo i niskie napięcie sterownicze są priorytetem.

• Konfiguracja styków: Urządzenie posiada 3 styki główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy.
• Zaciski skrzynkowe EVK: Zastosowanie innowacyjnych zacisków skrzynkowych gwarantuje trwałe i bezpieczne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem wibracji.
• Wysoka trwałość mechaniczna: Seria TeSys D słynie z długiej żywotności, co przekłada się na rzadsze przestoje serwisowe i niższe koszty eksploatacji instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w globalnych systemach elektroenergetycznych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania i odporność na trudne warunki pracy. Stopień ochrony zacisków IP20 chroni przed bezpośrednim dotykiem części pod napięciem, zwiększając bezpieczeństwo personelu technicznego.

Zastosowanie

Stycznik TeSys D 65A znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest dedykowany do budowy wszelkiego rodzaju rozruszników silnikowych, w tym:

• Układów rozruchu bezpośredniego (liniowego) dla silników indukcyjnych.
• Układów nawrotnych, umożliwiających zmianę kierunku obrotów wału silnika.
• Przełączników gwiazda-trójkąt, służących do ograniczania prądu rozruchowego.
• Systemów sterowania za pośrednictwem autotransformatorów.

Dzięki pełnej integracji z systemami sterowania, stycznik ten doskonale współpracuje ze sterownikami PLC oraz modułami bezpieczeństwa, stanowiąc kluczowy element szaf sterowniczych i rozdzielnic mocy.

Wskazówki Montażowe

Montaż stycznika LC1D65AB7 jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalną przewodność elektryczną i uniknąć przegrzewania się punktów styku. Zaleca się zachowanie odpowiednich odstępów izolacyjnych w rozdzielnicy, szczególnie przy montażu kilku urządzeń obok siebie pracujących pod dużym obciążeniem. Cewka 24V AC wymaga stabilnego źródła zasilania o odpowiedniej wydajności prądowej, aby zapewnić pewne przyciąganie zwory elektromagnesu.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria TeSys D pozwala na rozbudowę o czołowe lub boczne bloki styków pomocniczych, a także moduły zwłoczne (czasowe).
• Jakie jest przeznaczenie kategorii AC-3e? Kategoria AC-3e odnosi się do sterowania silnikami klatkowymi, które są poddawane częstym operacjom łączeniowym, zapewniając wyższą odporność na prądy rozruchowe nowoczesnych silników o wysokiej sprawności (IE3/IE4).
• Czy zaciski skrzynkowe EVK wymagają stosowania tulejek? Choć zaciski te zapewniają doskonały docisk, dla zapewnienia najwyższego standardu połączenia i ochrony miedzianych żył przed rozwarstwieniem, zaleca się stosowanie izolowanych tulejek kablowych.
