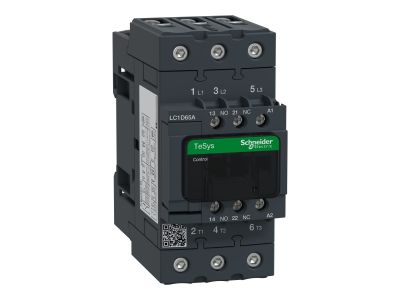

Stycznik mocy TeSys D 65A 3P 30KW 230V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D65AP7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D65AP7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 65 A w kategorii AC-3 (440 V), co pozwala na efektywne sterowanie silnikami o mocy do 30 kW. Wyposażenie w 3 bieguny główne (3P) oraz zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) umożliwia pełną kontrolę nad stanem pracy urządzenia oraz łatwą integrację z układami sygnalizacji i blokad elektrycznych.

• Wysoka wydajność: Zdolność łączeniowa dla kategorii AC-3 i AC-3e gwarantuje długą żywotność mechaniczną i elektryczną przy sterowaniu silnikami klatkowymi.
• Zaciski skrzynkowe EVK: Zastosowanie innowacyjnych zacisków skrzynkowych EverLink zapewnia stały docisk przewodów, co eliminuje ryzyko poluzowania się połączeń pod wpływem wibracji lub zmian temperatury.
• Napięcie sterowania: Cewka zasilana napięciem 230 V AC jest standardem w większości szaf sterowniczych, co ułatwia projektowanie i modernizację istniejących systemów.
• Kompaktowa budowa: Szerokość urządzenia została zoptymalizowana, aby umożliwić gęsty montaż na szynie DIN bez ryzyka przegrzania sąsiednich komponentów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w środowisku przemysłowym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikaty UL oraz CSA. Dzięki pełnej zgodności z dyrektywami RoHS i REACH, urządzenie jest przyjazne dla środowiska i bezpieczne w utylizacji. Stopień ochrony IP20 zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem zgodnie z normą IEC 60529.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są idealnym wyborem dla:

• Rozruszników silnikowych: Zarówno w układach bezpośrednich (liniowych), jak i nawrotnych, gdzie wymagana jest wysoka częstotliwość łączeń.
• Układów gwiazda-trójkąt: Dzięki precyzyjnemu działaniu styków, stycznik doskonale sprawdza się w sekwencyjnym rozruchu ciężkich maszyn.
• Systemów HVAC: Sterowanie sprężarkami, wentylatorami oraz pompami w dużych obiektach komercyjnych i przemysłowych.
• Automatyki procesowej: Pełna integracja z systemami sterowania PLC pozwala na budowę zaawansowanych linii produkcyjnych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Stycznik LC1D65AP7 można montować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych EVK, aby zapewnić optymalny kontakt elektryczny i uniknąć uszkodzenia gwintów. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie zabezpieczeń przeciwzwarciowych i przeciążeniowych (np. wyłączników silnikowych serii TeSys GV) w celu pełnej ochrony silnika. Przed uruchomieniem należy zweryfikować zgodność napięcia cewki (230V AC) z napięciem w obwodzie sterowania.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten posiada fabrycznie zintegrowane styki 1NO + 1NC, co pozwala na realizację funkcji podtrzymania lub sygnalizacji bez konieczności dokupowania dodatkowych bloków.
• Co wyróżnia zaciski EverLink (EVK)? Technologia EverLink zapobiega pełzaniu miedzi i zapewnia stały nacisk na przewód, co jest kluczowe w aplikacjach narażonych na drgania, redukując konieczność okresowego dokręcania zacisków.
• Czy urządzenie nadaje się do pracy z falownikami? Tak, stycznik może być stosowany jako element odcinający w układach z przemiennikami częstotliwości, dbając o bezpieczną izolację galwaniczną układu.
