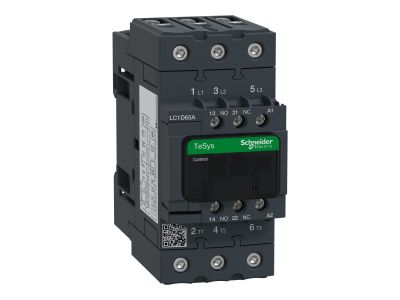

Stycznik mocy TeSys D 65A 3P 30KW 110V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D65AF7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D65AF7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 65 A w kategorii użytkowania AC-3 oraz AC-3e, co pozwala na efektywne sterowanie silnikami o mocy do 30 kW przy napięciu 400 V. Wyposażony w cewkę sterującą na napięcie 110 V AC o częstotliwości 50/60 Hz, stycznik gwarantuje stabilną pracę w systemach automatyki. Konstrukcja 3-biegunowa (3P) została wzbogacona o zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy bez konieczności dokupowania dodatkowych modułów.

• Zaciski skrzynkowe EverLink (EVK): Innowacyjna technologia zacisków zapewnia stały nacisk na przewód, co eliminuje ryzyko poluzowania połączeń pod wpływem drgań lub cykli termicznych.
• Wysoka trwałość mechaniczna: Solidna obudowa i precyzyjne mechanizmy stykowe pozwalają na miliony cykli łączeniowych.
• Kompaktowa budowa: Szerokość urządzenia została zoptymalizowana, aby zajmować jak najmniej miejsca na szynie DIN przy zachowaniu wysokich parametrów prądowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w środowisku profesjonalnym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, sterowników silnikowych i rozruszników. Posiada również certyfikację UL oraz CSA, co pozwala na jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony IP20 zabezpiecza przed bezpośrednim dotykiem części pod napięciem, zwiększając bezpieczeństwo personelu technicznego.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są idealnym wyborem do budowy rozruszników silnikowych typu bezpośredniego (liniowego), układów nawrotnych (lewo/prawo) oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki możliwości współpracy z autotransformatorami, model LC1D65AF7 doskonale sprawdza się w sterowaniu pompami, wentylatorami, sprężarkami oraz przenośnikami taśmowymi w zakładach produkcyjnych. Pełna integracja z systemami sterowania PLC sprawia, że jest to fundament nowoczesnych szaf sterowniczych.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków skrzynkowych EverLink, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 65 A, co minimalizuje spadki napięcia. Przed uruchomieniem należy zweryfikować zgodność napięcia sterującego cewki (110 V AC) z napięciem w obwodzie sterowania. Urządzenie umożliwia łatwą rozbudowę o dodatkowe bloki styków pomocniczych montowanych od czoła lub z boku.

FAQ

• Czy zaciski EverLink wymagają okresowego dokręcania? Dzięki opatentowanej technologii kompensacji pełzania miedzi, zaciski EverLink utrzymują stałą siłę docisku, co znacząco redukuje potrzebę okresowej konserwacji w porównaniu do standardowych zacisków śrubowych.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten posiada fabrycznie wbudowane styki 1NO + 1NC, co ułatwia projektowanie układów sterowania.
• Jakie jest napięcie sterowania tego modelu? Ten konkretny model (LC1D65AF7) posiada cewkę zasilaną napięciem zmiennym 110 V AC.
