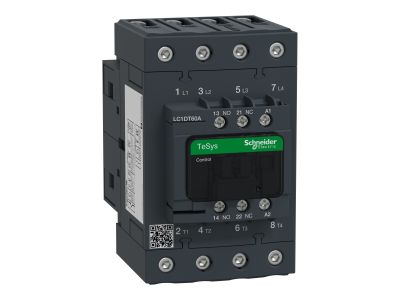

Stycznik mocy TeSys D 60A 4P 230V AC 1NO 1NC AC-1 zaciski EVK skrzynkowe | LC1DT60AP7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1DT60AP7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się czterobiegunową konfiguracją styków głównych (4P) oraz prądem znamionowym łączeniowym wynoszącym 60 A w kategorii użytkowania AC-1. Dzięki zastosowaniu cewki zasilanej napięciem 230 V AC, stycznik ten idealnie integruje się ze standardowymi systemami sterowania budynkowego i przemysłowego.

• Wbudowane styki pomocnicze: Urządzenie posiada fabrycznie zintegrowane styki 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co pozwala na natychmiastową realizację układów podtrzymania lub sygnalizacji stanu pracy bez konieczności dokupowania dodatkowych modułów.
• Zaciski skrzynkowe EVK: Zastosowanie innowacyjnych zacisków skrzynkowych gwarantuje pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań oraz ułatwiając montaż przewodów o większych przekrojach.
• Wysoka trwałość mechaniczna: Seria TeSys D słynie z długiej żywotności, co przekłada się na niższe koszty eksploatacji i rzadsze przestoje serwisowe w zakładach produkcyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikację UL oraz CSA. Dzięki pełnej zgodności z dyrektywami RoHS, urządzenie jest przyjazne dla środowiska, a stopień ochrony IP20 (zgodnie z IEC 60529) zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem.

Zastosowanie

Stycznik LC1DT60AP7 jest niezwykle wszechstronny i znajduje zastosowanie w szerokim spektrum układów automatyki. Jest dedykowany do sterowania odbiornikami rezystancyjnymi w kategorii AC-1, takimi jak systemy ogrzewania przemysłowego czy oświetlenia wielkopowierzchniowego. Ponadto, jako element serii TeSys D, doskonale sprawdza się w budowie rozruszników silnikowych:

• Układy nawrotne (lewo/prawo) przy zastosowaniu odpowiedniej blokady mechanicznej.
• Rozruszniki gwiazda-trójkąt służące do redukcji prądu rozruchowego silników indukcyjnych.
• Systemy sterowania oparte na autotransformatorach.
• Pełna integracja z systemami sterowania PLC dzięki niskim prądom pobieranym przez cewkę.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków skrzynkowych EVK, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przestrzeń wentylacyjna: W przypadku montażu kilku urządzeń obok siebie w szafie sterowniczej, zaleca się zachowanie odpowiednich odstępów dla zapewnienia właściwej cyrkulacji powietrza.
• Oznakowanie: Wykorzystanie dedykowanych pól opisowych na froncie stycznika ułatwia późniejszą identyfikację obwodów podczas prac konserwacyjnych.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria TeSys D pozwala na montaż bocznych lub czołowych bloków styków pomocniczych, co zwiększa elastyczność konfiguracji układu sterowania.
• Jakie jest napięcie sterowania cewki? Model LC1DT60AP7 posiada cewkę przystosowaną do napięcia 230 V prądu przemiennego (AC) o częstotliwości 50/60 Hz.
• Czy zaciski skrzynkowe EVK obsługują przewody typu linka? Tak, zaciski te są przystosowane zarówno do przewodów sztywnych (drut), jak i elastycznych (linka), przy czym w przypadku linki zaleca się stosowanie tulejek zaciskowych dla zapewnienia najwyższej jakości połączenia.
