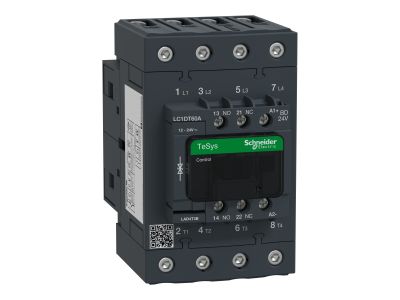

Stycznik mocy TeSys D 60A 4P 18,5KW 24V DC 1NO 1NC AC-1 zaciski EVK skrzynkowe | LC1DT60ABD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D oznaczony symbolem LC1DT60ABD to czterobiegunowe urządzenie przeznaczone do łączenia obwodów mocy w kategorii użytkowania AC-1 (obciążenia rezystancyjne). Oferuje prąd znamionowy cieplny Ith 60 A przy 60°C oraz napięcie łączeniowe do 690 V AC i 300 V DC. Wyposażony w cewkę 24 V DC, zintegrowane styki pomocnicze 1NO+1NC oraz zaciski EverLink BTR umożliwiające podłączenie przewodów o przekroju do 35 mm².

• Prąd znamionowy cieplny Ith 60 A przy 60°C: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zaciski EverLink BTR (przekrój do 35 mm²): ułatwiają montaż i gwarantują niezawodne połączenie nawet przy dużych przekrojach przewodów.
• Napięcie izolacji Ui 690 V zgodne z IEC 60947-4-1: gwarantuje bezpieczeństwo przy wysokich napięciach roboczych.
• Styki pomocnicze 1NO+1NC: umożliwiają realizację sygnalizacji stanu oraz sprzężeń zwrotnych w układzie sterowania.
• Trwałość mechaniczna 10 Mcykli: długi okres eksploatacji bez konieczności wymiany urządzenia.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC/EN 60947-4-1 oraz IEC/EN 60947-5-1, a także norm północnoamerykańskich UL 508 i CSA C22.2 nr 14. Posiada certyfikaty: BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL, co potwierdza zgodność z rygorystycznymi standardami bezpieczeństwa i jakości.

Zastosowanie

Stycznik TeSys D LC1DT60ABD znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne łączenie obciążeń rezystancyjnych.

• Sterowanie piecami oporowymi, grzałkami i innymi odbiornikami rezystancyjnymi w kategorii AC-1.
• Łączenie obwodów w rozdzielnicach głównych i podrozdzielniach w systemach dystrybucji energii.
• Automatyka procesów technologicznych – impulsy sterujące do przekaźników, styczników niższego rzędu lub sterowników PLC.
• Zastosowania w systemach automatyki budynkowej, np. sterowanie ogrzewaniem elektrycznym.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Stycznik przeznaczony do montażu na szynie TH35 lub płycie montażowej. Zaciski główne należy dokręcać momentem 8 N·m, a zaciski obwodu sterowania momentem 1,7 N·m, zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia i warunków instalacji.

FAQ

• Jaka jest kategoria użytkowania stycznika? Kategoria AC-1, przeznaczona do obciążeń rezystancyjnych. Nie zaleca się stosowania do silników (wymagana kategoria AC-3).
• Jakie napięcie cewki sterującej? Cewka przystosowana do zasilania napięciem stałym 24 V DC.
• Jaki jest maksymalny przekrój przewodów dla zacisków głównych? Zaciski EverLink BTR pozwalają na podłączenie przewodów o przekroju do 35 mm² (elastycznych i sztywnych).
