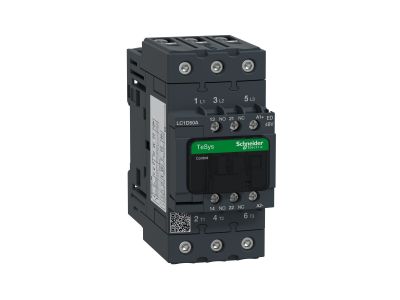

Stycznik mocy TeSys D 50A 3P 22KW 48V DC 1NO 1NC AC-3 zaciski EVK skrzynkowe | LC1D50AED Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D50AED to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 50 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami trójfazowymi o mocy do 22 kW przy napięciu 400 V. Wyposażenie w cewkę zasilaną napięciem stałym 48 V DC gwarantuje stabilną pracę układu sterowania oraz wysoką odporność na wahania parametrów sieci.

• Trójbiegunowa konstrukcja (3P): Zapewnia pełną kompatybilność z systemami zasilania trójfazowego.
• Zintegrowane styki pomocnicze: Konfiguracja 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy urządzenia.
• Zaciski skrzynkowe EVK: Specjalistyczne zaciski śrubowe typu EverLink zapewniają stały nacisk na przewód, co eliminuje ryzyko poluzowania połączenia pod wpływem drgań i zmian temperatury.
• Wysoka trwałość mechaniczna: Seria TeSys D słynie z długiej żywotności, co przekłada się na rzadsze przestoje serwisowe i niższe koszty eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w środowisku profesjonalnym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, styczników i rozruszników do silników. Posiada również certyfikację UL oraz CSA, co pozwala na jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony zacisków IP20 zabezpiecza przed bezpośrednim dotykiem części pod napięciem, zwiększając bezpieczeństwo personelu obsługującego.

Zastosowanie

Stycznik LC1D50AED jest niezwykle wszechstronny i znajduje zastosowanie w szerokim spektrum układów napędowych. Jest idealnym komponentem do budowy rozruszników silnikowych typu bezpośredniego (liniowego), układów nawrotnych (lewo/prawo) oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki możliwości współpracy z autotransformatorami, urządzenie sprawdza się w aplikacjach wymagających łagodnego rozruchu dużych obciążeń. Jest powszechnie wykorzystywany w systemach HVAC, liniach produkcyjnych, pompowniach oraz w automatyce budynkowej, gdzie wymagana jest pełna integracja z systemami sterowania PLC.

Wskazówki Montażowe

Montaż stycznika TeSys D jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji szaf sterowniczych. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki kompaktowej szerokości, stycznik pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicy. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie dedykowanych akcesoriów Schneider Electric, takich jak blokady mechaniczne czy moduły przeciwprzepięciowe.

FAQ

• Czy ten stycznik posiada wbudowaną diodę tłumiącą przepięcia? Modele z cewką DC w serii TeSys D często posiadają zintegrowane moduły ograniczające przepięcia, co chroni wyjścia sterowników PLC przed uszkodzeniem.
• Jaki jest maksymalny przekrój przewodów dla zacisków EverLink? Zaciski te są przystosowane do obsługi szerokiego zakresu przekrojów, zapewniając bezpieczne mocowanie zarówno przewodów sztywnych, jak i elastycznych z tulejkami.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja TeSys D pozwala na montaż czołowych lub bocznych bloków styków pomocniczych, co zwiększa możliwości konfiguracyjne urządzenia.
