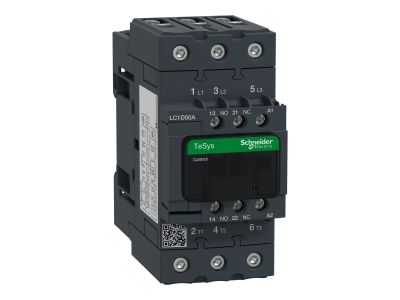

Stycznik mocy TeSys D 50A 3P 22KW 42V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D50AD7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D50AD7 firmy Schneider Electricder Electric to zaawansowany element aparatury łączeniowej przeznaczony do sterowania silnikami i odbiornikami trójfazowymi. Dzięki prądzie znamionowemu 50 A w kategorii AC-3/AC-3e oraz napięciu cewki 42 V AC zapewnia niezawodne łączenie obwodów o mocy do 22 kW. Wyposażony w zaciski EVK skrzynkowe ułatwiające podłączenie przewodów oraz wbudowane styki pomocnicze 1NO+1NC do sygnalizacji i sterowania.

• Prąd znamionowy 50 A (AC-3/AC-3e): Gwarantuje bezpieczną i trwałą pracę przy obciążeniach silnikowych bez ryzyka przegrzania styków.
• Moc łączeniowa do 22 kW: Pozwala na sterowanie silnikami o znacznej mocy w aplikacjach przemysłowych.
• Cewka sterująca 42 V AC: Niskie napięcie sterujące zwiększa bezpieczeństwo obsługi i ułatwia integrację z układami automatyki.
• Styki pomocnicze 1NO+1NC: Umożliwiają sygnalizację stanu załączenia oraz realizację prostych funkcji sterowniczych bez dodatkowych elementów.
• Zaciski EVK skrzynkowe: Przyspieszają montaż i zapewniają pewne połączenie przewodów w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Stycznik LC1D50AD7 zaprojektowano zgodnie z wymaganiami międzynarodowych norm dotyczących łączników elektromagnetycznych, co potwierdza certyfikacja CE. Urządzenie spełnia standardy branżowe dla kategorii użytkowania AC-3 i AC-3e, obejmujące łączenie silników indukcyjnych.

Zastosowanie

Stycznik TeSys D znajduje zastosowanie w różnorodnych układach sterowania napędami elektrycznymi. Dzięki kompaktowej konstrukcji i pełnej integracji z systemami automatyki doskonale sprawdza się w:

• Rozrusznikach silników (bezpośrednich, nawrotnych, gwiazda-trójkąt) – do 22 kW przy 400 V.
• Sterowaniu odbiornikami trójfazowymi (pompy, wentylatory, sprężarki, transportery).
• Układach przełączania obciążeń rezystancyjnych i indukcyjnych w szafach sterowniczych.
• Automatyce budynkowej i przemysłowej – jako element wykonawczy w połączeniu z PLC i przekaźnikami.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się zgodnie z dokumentacją producenta (np. na płycie montażowej lub adapterze). Przekrój przewodów należy dobrać do prądu znamionowego 50 A. Zaciski EVK skrzynkowe wymagają odpowiedniego momentu dokręcania – należy stosować się do zaleceń zawartych w karcie katalogowej.

FAQ

• Czy stycznik LC1D50AD7 posiada podświetlenie? W standardowym wyposażeniu stycznik nie ma wbudowanego podświetlenia. Sygnalizację stanu można zrealizować za pomocą styków pomocniczych i zewnętrznej lampki.
• Jaki stopień ochrony ma to urządzenie? W danych producenta nie podano stopnia ochrony. Typowo styczniki w rozdzielnicach osiągają IP20, ale dokładny stopień należy sprawdzić w dokumentacji.
• Czy stycznik nadaje się do pracy ciągłej? Tak, stycznik TeSys D jest przystosowany do pracy ciągłej przy prądzie znamionowym w kategorii AC-1 (obciążenie rezystancyjne). Dla kategorii AC-3/AC-3e praca ciągła jest dopuszczalna, ale należy uwzględnić współczynnik mocy i częstotliwość łączeń – szczegóły w dokumentacji.
