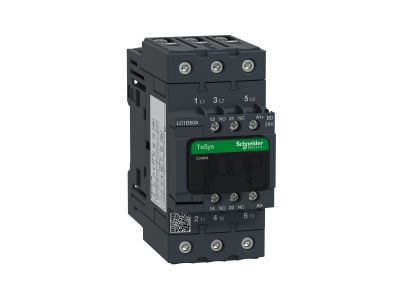

Stycznik mocy TeSys D 50A 3P 22KW 24V DC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D50ABD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D50ABD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 50 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 22 kW przy napięciu 400 V. Wyposażenie w trzy bieguny główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) zapewnia wszechstronność w projektowaniu układów sterowania i sygnalizacji.

• Cewka 24V DC: Zastosowanie sterowania prądem stałym eliminuje problem przydźwięku sieciowego i zwiększa stabilność pracy w systemach automatyki.
• Zaciski skrzynkowe EVK: Specjalistyczne zaciski śrubowe typu EverLink zapewniają stały nacisk na przewód, co minimalizuje ryzyko poluzowania połączeń pod wpływem drgań i zmian temperatury.
• Wysoka trwałość mechaniczna: Konstrukcja serii TeSys D gwarantuje miliony cykli łączeniowych, co przekłada się na długowieczność instalacji.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca w szafie sterowniczej przy zachowaniu wysokich parametrów prądowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w globalnych projektach inżynieryjnych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikaty UL oraz CSA. Dzięki zgodności z kategoriami użytkowania AC-3 oraz AC-3e, urządzenie jest w pełni przystosowane do łączenia silników klatkowych podczas rozruchu oraz wyłączania silników w trakcie biegu, co jest kluczowe dla nowoczesnych systemów napędowych.

Zastosowanie

Stycznik LC1D50ABD znajduje szerokie zastosowanie w sektorze przemysłowym oraz infrastrukturalnym. Jest idealnym komponentem do budowy rozruszników silnikowych w konfiguracjach:

• Układy liniowe: Standardowe załączanie i wyłączanie napędów.
• Układy nawrotne: Dzięki możliwości łatwej blokady mechanicznej z drugim stycznikiem, pozwala na zmianę kierunku obrotów silnika.
• Rozruch gwiazda-trójkąt: Kluczowy element zestawów redukujących prąd rozruchowy.
• Systemy HVAC: Sterowanie wentylatorami, pompami oraz sprężarkami w dużych obiektach komercyjnych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych EverLink, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się zachowanie odpowiednich odstępów izolacyjnych w przypadku montażu kilku urządzeń obok siebie w celu zapewnienia właściwej cyrkulacji powietrza.

FAQ

• Czy ten model posiada wbudowaną diodę tłumiącą przepięcia? Tak, styczniki TeSys D z cewką DC posiadają wbudowane zabezpieczenia ograniczające przepięcia łączeniowe, co chroni czułe wyjścia sterowników PLC.
• Jaki jest maksymalny przekrój przewodów dla zacisków EverLink? Zaciski te pozwalają na bezpieczne podłączenie przewodów o przekroju dostosowanym do prądu 50 A, zapewniając trwałe połączenie nawet przy dużych obciążeniach.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, seria TeSys D jest modułowa i pozwala na montaż dodatkowych bloków styków pomocniczych montowanych od czoła lub z boku urządzenia.
