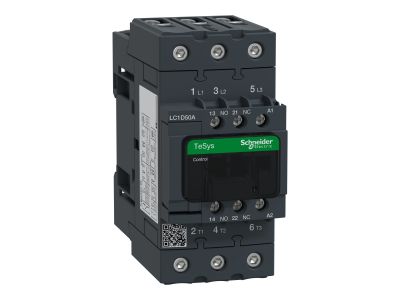

Stycznik mocy TeSys D 50A 3P 22KW 230V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D50AP7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D50AP7 to zaawansowane urządzenie łączeniowe od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 50 A w kategorii AC-3/AC-3e, co pozwala na efektywne sterowanie silnikami o mocy do 22 kW przy napięciu 400 V AC. Wyposażony w cewkę sterującą na napięcie 230 V AC, stycznik ten idealnie wpisuje się w standardowe systemy automatyki i rozdziału energii.

• Konfiguracja styków: Urządzenie posiada 3 bieguny główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy.
• Zaciski skrzynkowe EVK: Zastosowanie innowacyjnych zacisków skrzynkowych gwarantuje pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Wysoka trwałość: Seria TeSys D słynie z wyjątkowej wytrzymałości mechanicznej i elektrycznej, co przekłada się na długi okres eksploatacji nawet przy dużej częstotliwości łączeń.
• Integracja: Kompaktowe wymiary pozwalają na oszczędność miejsca w rozdzielnicy, a pełna kompatybilność z akcesoriami Schneider Electric ułatwia rozbudowę układu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania i niezawodność w środowisku przemysłowym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania i dopuszczenie do pracy na rynkach globalnych. Stopień ochrony zacisków odpowiada standardom IP20, chroniąc przed bezpośrednim dotykiem części pod napięciem.

Zastosowanie

Stycznik TeSys D LC1D50AP7 jest rozwiązaniem wszechstronnym, dedykowanym do sterowania wszelkiego rodzaju odbiornikami energii elektrycznej. Jego głównym przeznaczeniem jest obsługa rozruszników silnikowych w konfiguracjach:

• Układy liniowe: Bezpośrednie załączanie silników klatkowych.
• Układy nawrotne: Możliwość zmiany kierunku obrotów silnika przy zastosowaniu blokady mechanicznej i elektrycznej.
• Rozruch gwiazda-trójkąt: Kluczowy element zestawów redukujących prąd rozruchowy maszyn.
• Sterowanie autotransformatorowe: Współpraca z systemami łagodnego startu.

Urządzenie znajduje zastosowanie w przemyśle ciężkim, systemach HVAC, przepompowniach oraz liniach produkcyjnych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Dobór przekroju przewodów zasilających musi być dostosowany do prądu znamionowego 50 A oraz warunków otoczenia.
• Odstępy izolacyjne: Zachowanie odpowiednich odstępów między urządzeniami w celu zapewnienia właściwej cyrkulacji powietrza i chłodzenia.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model LC1D50AP7 posiada fabrycznie zintegrowane styki 1NO i 1NC.
• Jakie jest napięcie sterowania cewki? Cewka w tym modelu jest przystosowana do napięcia 230 V AC o częstotliwości 50/60 Hz.
• Czy można do niego dołożyć dodatkowe bloki styków? Tak, seria TeSys D pozwala na montaż czołowych lub bocznych bloków styków pomocniczych oraz modułów zwłocznych.
• Co oznacza kategoria AC-3? Kategoria AC-3 odnosi się do załączania i wyłączania silników klatkowych w trakcie biegu, co jest standardem w większości aplikacji napędowych.
