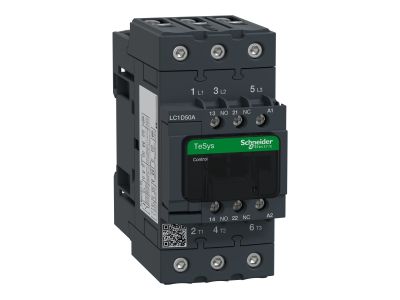

Stycznik mocy TeSys D 50A 3P 22KW 110V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D50AF7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D50AF7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 50 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 22 kW przy napięciu 400 V AC. Wyposażony w cewkę sterującą na napięcie 110 V AC o częstotliwości 50/60 Hz, stycznik ten gwarantuje stabilną pracę w systemach automatyki. Unikalną cechą tego modelu są opatentowane zaciski skrzynkowe EverLink (EVK), które zapewniają stały docisk przewodów, eliminując ryzyko poluzowania połączeń pod wpływem drgań lub pełzania miedzi. Urządzenie posiada wbudowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co ułatwia integrację z układami sygnalizacji i blokad bezpieczeństwa.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik spełnia wymagania norm międzynarodowych, takich jak IEC/EN 60947-4-1 oraz IEC/EN 60947-5-1, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Posiada certyfikaty UL, CSA oraz znak CE, co jest gwarancją dopuszczenia do obrotu na rynkach globalnych. Wysoka odporność na udary oraz stopień ochrony IP20 (zgodnie z IEC 60529) zapewniają bezpieczeństwo obsługi i trwałość komponentu w trudnych warunkach środowiskowych.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Idealnie sprawdzają się w:

• Rozrusznikach silnikowych typu bezpośredniego (liniowych) oraz nawrotnych.
• Układach przełączających gwiazda-trójkąt, zapewniając płynny rozruch maszyn.
• Systemach sterowania za pośrednictwem autotransformatorów.
• Układach HVAC, pompach, wentylatorach oraz przenośnikach taśmowych.
• Integracji z systemami sterowania PLC dzięki pełnej kompatybilności z akcesoriami modułowymi Schneider Electric.

Wskazówki Montażowe

Montaż stycznika LC1D50AF7 jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji rozdzielnic. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Zastosowanie odpowiedniego momentu dokręcania zacisków EverLink, co gwarantuje długotrwałą bezawaryjność połączeń prądowych.
• Zachowanie odpowiednich odstępów izolacyjnych pomiędzy sąsiednimi aparatami w celu zapewnienia optymalnej cyrkulacji powietrza.
• Prawidłowe podłączenie obwodu sterowania do zacisków cewki A1-A2 (110 V AC).
• Wykorzystanie wbudowanych styków pomocniczych do realizacji sprzężeń zwrotnych w układzie sterowania.

FAQ

1. Co wyróżnia zaciski EverLink w tym modelu?
Zaciski EverLink to innowacyjna technologia Schneider Electric, która zapobiega luzowaniu się przewodów. Dzięki sprężystemu dociskowi, połączenie pozostaje pewne nawet przy dużych obciążeniach termicznych i mechanicznych, co redukuje potrzebę okresowego dokręcania śrub.

2. Czy stycznik LC1D50AF7 nadaje się do pracy z nowymi silnikami klasy IE3/IE4?
Tak, stycznik jest w pełni zgodny z kategoriami użytkowania AC-3 oraz AC-3e, co oznacza, że jest przystosowany do obsługi wysokich prądów rozruchowych generowanych przez nowoczesne, energooszczędne silniki o wysokiej sprawności.

3. Jakie akcesoria można dołączyć do tego stycznika?
Seria TeSys D oferuje bogaty wybór akcesoriów, takich jak dodatkowe bloki styków pomocniczych montowane od czoła lub z boku, moduły opóźniające (czasowe) oraz blokady mechaniczne do układów nawrotnych.
