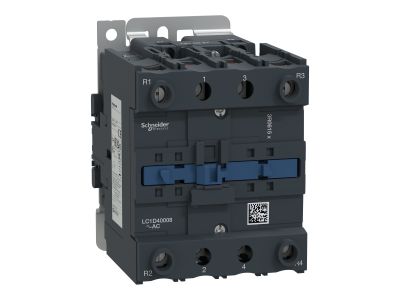

Stycznik mocy TeSys D 40A 4P 18,5KW 230V AC 2NO 2NC AC-3 zaciski śrubowe | LC1D40008P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D40008P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 40 A, co pozwala na efektywne sterowanie odbiornikami o mocy do 18,5 kW przy napięciu 400 V w kategorii AC-3. Wyposażenie w cztery bieguny główne (4P) oraz unikalną konfigurację styków pomocniczych 2NO (normalnie otwarte) i 2NC (normalnie zamknięte) zapewnia wyjątkową elastyczność w projektowaniu układów sterowania i blokad elektrycznych.

• Wysoka wydajność: Zdolność łączeniowa dostosowana do ciężkich warunków pracy przemysłowej.
• Napięcie sterowania: Cewka zasilana napięciem 230 V AC, co jest standardem w większości szaf sterowniczych.
• Trwałość mechaniczna: Solidna konstrukcja serii TeSys D gwarantuje miliony cykli łączeniowych, co minimalizuje koszty eksploatacji i przestoje.
• Zaciski śrubowe: Solidne połączenia przewodów gwarantują niską rezystancję styku i odporność na wibracje.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w środowisku profesjonalnym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, styczników i rozruszników do silników. Posiada również certyfikację UL oraz CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony zacisków IP20 zabezpiecza przed bezpośrednim dotykiem części pod napięciem, zgodnie z wytycznymi BHP.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów automatyki. Są idealnym wyborem do budowy rozruszników silnikowych, w tym układów nawrotnych (lewo-prawo) oraz liniowych. Doskonale sprawdzają się w przełącznikach gwiazda-trójkąt oraz w układach z autotransformatorami. Dzięki czterobiegunowej konstrukcji, model ten jest często wykorzystywany do przełączania obciążeń rezystancyjnych w systemach grzewczych oraz do separacji obwodów w instalacjach zasilania awaryjnego. Pełna integracja z systemami sterowania pozwala na łatwe łączenie z programowalnymi sterownikami PLC.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków. Zaleca się stosowanie odpowiednich przekrojów przewodów dostosowanych do prądu 40 A. Dzięki kompaktowym wymiarom, stycznik pozwala na optymalne wykorzystanie przestrzeni wewnątrz rozdzielnicy, a wyraźne oznaczenia zacisków ułatwiają identyfikację obwodów podczas prac serwisowych.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten jest fabrycznie wyposażony w dwa styki normalnie otwarte (2NO) oraz dwa styki normalnie zamknięte (2NC), co pozwala na realizację logiki sterowania bez konieczności dokupowania dodatkowych bloków.
• Jakie jest napięcie cewki tego modelu? Cewka sterująca w tym konkretnym modelu (P7) jest przystosowana do pracy z napięciem 230 V prądu przemiennego (AC) o częstotliwości 50/60 Hz.
• Czy można do niego dołączyć dodatkowe akcesoria? Tak, seria TeSys D jest w pełni modułowa. Można do niej montować dodatkowe bloki styków pomocniczych, moduły opóźniające (czasówki) oraz ograniczniki przepięć.
