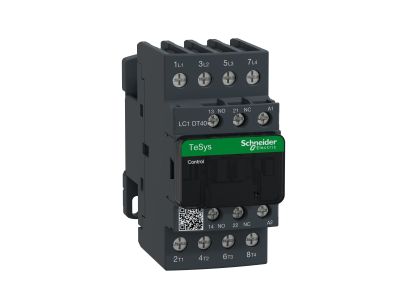

Stycznik mocy TeSys D 40A 4P 110V AC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT40F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1DT40F7 to czterobiegunowe urządzenie przeznaczone do obciążeń nieindukcyjnych w kategorii AC-1, o prądzie znamionowym 40 A i napięciu 440 V AC. Wyposażony w cewkę sterującą 110 V AC 50/60 Hz oraz wbudowane styki pomocnicze 1NO+1NC z certyfikatem lustrzanym NC. Kompaktowa obudowa o szerokości 45 mm umożliwia montaż na szynie DIN lub mocowanie śrubowe.

• Prąd znamionowy 40 A w AC-1: zapewnia bezpieczne sterowanie obciążeniami rezystancyjnymi bez ryzyka przegrzania styków.
• Cztery bieguny główne 4NO: umożliwiają przełączanie torów trójfazowych wraz z przewodem neutralnym w jednym urządzeniu.
• Wbudowane styki pomocnicze 1NO+1NC z certyfikatem lustrzanym NC: gwarantują niezawodną sygnalizację stanu oraz bezpieczne rozłączenie styku NC w warunkach zwarciowych.
• Cewka sterująca 110 V AC 50/60 Hz: bezpośrednia kompatybilność z typowymi instalacjami niskiego napięcia przemiennego.
• Szerokość 45 mm i montaż DIN lub śrubowy: oszczędność miejsca w rozdzielnicy oraz elastyczność instalacji w różnych warunkach.
• Trwałość mechaniczna do 3600 cykli/h i temperatura pracy do 60 °C: wysoka niezawodność w aplikacjach wymagających częstego łączenia.

Zgodność z Normami

Stycznik posiada certyfikaty zgodności z międzynarodowymi i regionalnymi normami, w tym IEC, UL, CSA, CCC, EAC oraz Marine. Produkt spełnia wymogi programu Green Premium, obejmujące dyrektywy RoHS i REACH, co zapewnia zgodność z przepisami ochrony środowiska oraz przejrzystość deklaracji ekologicznych.

Zastosowanie

Stycznik TeSys D LC1DT40F7 został zaprojektowany do przełączania obciążeń nieindukcyjnych w kategorii AC-1. Sprawdza się w układach, gdzie wymagana jest wysoka trwałość łączeniowa i niezawodność.

• Sterowanie grzejnikami, piecami oporowymi oraz innymi odbiornikami o charakterze rezystancyjnym.
• Rozłączanie obwodów oświetlenia i wentylacji w automatyce budynkowej.
• Przełączanie trójfazowych obciążeń z przewodem neutralnym w szafach sterowniczych.
• Praca jako element wykonawczy w układach PLC i systemach sterowania procesami przemysłowymi.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Urządzenie montuje się na szynie DIN TH35 (z zatrzaskiem) lub za pomocą mocowania śrubowego. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i obowiązującymi normami. Moment dokręcania zacisków śrubowych – stosuj się do wartości podanych w dokumentacji producenta.

FAQ

• Czy stycznik nadaje się do sterowania silnikami? Nie – przeznaczenie kategorii AC-1 ogranicza się do obciążeń nieindukcyjnych (rezystancyjnych). Do silników należy wybrać stycznik w kategorii AC-3 lub AC-4.
• Co oznacza certyfikat lustrzany styku NC? Gwarantuje, że przy zwarciu styk pomocniczy NC zostanie pewnie rozłączony, co zwiększa bezpieczeństwo w obwodach sygnalizacji i blokad.
• Jakie są opcje montażu? Stycznik można zamontować na szynie DIN o szerokości 35 mm (zgodnie z TH35) lub bezpośrednio na płycie montażowej za pomocą śrub – obudowa ma przygotowane otwory.
