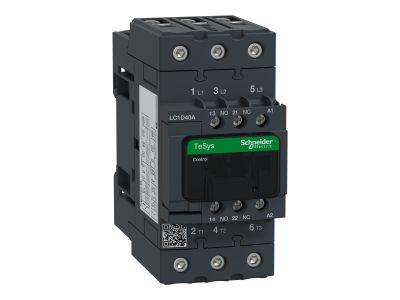

Stycznik mocy TeSys D 40A 3P 18,5KW 24V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D40AB7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D40AB7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 40 A w kategorii użytkowania AC-3 oraz AC-3e, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V AC. Wyposażony w cewkę sterującą na napięcie 24 V AC, stycznik ten idealnie wpisuje się w standardy bezpiecznych obwodów sterowania.

• Wbudowane styki pomocnicze: Urządzenie posiada fabrycznie zintegrowane styki 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co ułatwia budowanie układów sygnalizacji i blokad bez konieczności dokupowania dodatkowych modułów.
• Zaciski skrzynkowe EVK: Zastosowanie innowacyjnych zacisków skrzynkowych gwarantuje pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Wysoka trwałość mechaniczna: Seria TeSys D słynie z długiej żywotności, co przekłada się na niższe koszty eksploatacji i rzadsze przestoje serwisowe maszyn.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej wydajności prądowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach na całym świecie. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, oraz normy IEC/EN 60947-5-1 w zakresie elementów sterowniczych. Posiada certyfikaty UL oraz CSA, co potwierdza jego wysoką jakość i dopuszczenie do pracy w zróżnicowanych środowiskach przemysłowych. Stopień ochrony IP20 zapewnia bezpieczną obsługę i ochronę przed przypadkowym dotknięciem części pod napięciem.

Zastosowanie

Stycznik TeSys D 40A znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Jest dedykowany do sterowania wszelkiego rodzaju rozrusznikami silnikowymi, w tym:

• Układami nawrotnymi (lewo/prawo) wymagającymi precyzyjnego przełączania faz.
• Rozrusznikami liniowymi do bezpośredniego załączania maszyn.
• Przełącznikami gwiazda-trójkąt, służącymi do ograniczania prądu rozruchowego dużych jednostek napędowych.
• Układami z autotransformatorami oraz systemami sterowania ogrzewaniem i oświetleniem.

Wskazówki Montażowe

Montaż stycznika LC1D40AB7 jest intuicyjny i szybki dzięki pełnej integracji z systemami sterowania Schneider Electric. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie odpowiednich zabezpieczeń przeciążeniowych, takich jak przekaźniki termiczne serii LRD, które można bezpośrednio podłączyć pod zaciski stycznika, tworząc zwarty i bezpieczny rozrusznik silnikowy.

FAQ

• Czy cewka 24V AC wymaga dodatkowego prostownika? Nie, cewka jest przystosowana do bezpośredniego zasilania napięciem przemiennym 24 V AC.
• Jakie przewody można podłączyć do zacisków EVK? Zaciski skrzynkowe pozwalają na podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka) z tulejkami lub bez, zapewniając szeroki zakres przekrojów znamionowych.
• Czy do tego modelu można dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja TeSys D pozwala na montaż czołowych lub bocznych bloków styków pomocniczych, a także modułów czasowych i ograniczników przepięć.
