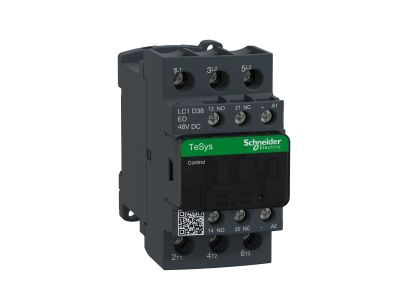

Stycznik mocy TeSys D 38A 3P 18,5KW 48V DC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D38ED Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D38ED to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 38 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V. Wyposażenie w cewkę sterującą na napięcie stałe 48 V DC zapewnia stabilną pracę i wysoką odporność na zakłócenia w obwodach sterowania.

• Konfiguracja styków: Urządzenie posiada 3 styki główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych gwarantuje pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Wydajność energetyczna: Cewka DC o niskim poborze mocy pozwala na bezpośrednie sterowanie z wyjść sterowników PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Trwałość mechaniczna: Seria TeSys D słynie z wyjątkowej żywotności, co przekłada się na rzadsze przestoje serwisowe i niższe koszty eksploatacji instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w środowisku przemysłowym. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikację UL oraz CSA. Dzięki pełnej zgodności z dyrektywą RoHS, urządzenie jest przyjazne dla środowiska, a stopień ochrony IP20 zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem zgodnie z normą VDE 0106.

Zastosowanie

Stycznik LC1D38ED jest niezwykle wszechstronny i znajduje zastosowanie w szerokim spektrum układów napędowych. Jest idealnym wyborem dla wszystkich rodzajów rozruszników silnikowych, w tym układów nawrotnych (lewo/prawo) oraz liniowych. Doskonale sprawdza się w zaawansowanych systemach przełączania gwiazda-trójkąt oraz w układach rozruchowych realizowanych za pośrednictwem autotransformatora. Dzięki pełnej integracji z systemami sterowania, jest powszechnie stosowany w automatyce budynkowej, liniach produkcyjnych, systemach HVAC oraz w sterowaniu pompami i wentylatorami.

Wskazówki Montażowe

Montaż stycznika TeSys D jest intuicyjny i szybki, co znacząco skraca czas prefabrykacji szaf sterowniczych. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków skrzynkowych, aby zapewnić optymalną przewodność i uniknąć przegrzewania się punktów styku. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie dedykowanych akcesoriów Schneider Electric, takich jak blokady mechaniczne czy moduły przeciwprzepięciowe, w celu zwiększenia bezpieczeństwa układu.

FAQ

• Czy ten stycznik może być sterowany bezpośrednio z wyjścia tranzystorowego PLC? Tak, cewka 48V DC w modelu LC1D38ED charakteryzuje się niskim poborem prądu, co często pozwala na bezpośrednie sterowanie, jednak zawsze należy zweryfikować dopuszczalne obciążenie wyjścia sterownika.
• Jakie są wymiary urządzenia? Styczniki serii TeSys D do 38A mają kompaktową szerokość 45 mm, co pozwala na znaczną oszczędność miejsca na szynie DIN w porównaniu do starszych rozwiązań.
• Czy styki pomocnicze można rozbudować? Tak, konstrukcja stycznika pozwala na montaż dodatkowych bloków styków pomocniczych (czołowych lub bocznych) oraz modułów czasowych, co zwiększa funkcjonalność urządzenia.
