Stycznik mocy TeSys D 38A 3P 18,5KW 24V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D38BL Schneider Electric

Opis i Kluczowe Cechy

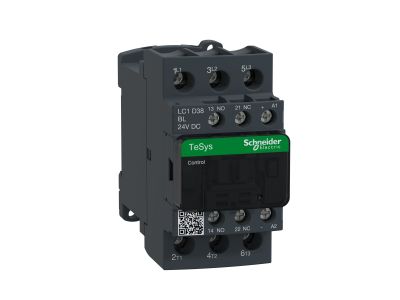

Stycznik mocy TeSys D o numerze katalogowym LC1D38BL to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 38 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V. Wyposażenie w trzy bieguny główne (3P) oraz zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) zapewnia wszechstronność w projektowaniu układów sterowania i sygnalizacji.

Kluczowym atutem tego modelu jest zastosowanie cewki prądu stałego (DC) o napięciu 24 V o niskim poborze mocy. Dzięki temu stycznik może być sterowany bezpośrednio z wyjść tranzystorowych sterowników PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących. Solidne zaciski śrubowe gwarantują trwałe i bezpieczne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w środowisku przemysłowym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co umożliwia jego stosowanie na rynkach globalnych. Stopień ochrony IP20 zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem, zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Styczniki serii TeSys D są dedykowane do szerokiego spektrum zastosowań w automatyce budynkowej i przemysłowej. Model LC1D38BL idealnie sprawdza się w:

• Układach rozruchowych silników: liniowych, nawrotnych oraz w konfiguracjach gwiazda-trójkąt.
• Systemach sterowania pompami, wentylatorami oraz kompresorami o mocy do 18,5 kW.
• Układach zasilania za pośrednictwem autotransformatorów.
• Integracji z systemami sterowania opartymi na sterownikach PLC dzięki niskopoborowej cewce 24V DC.
• Aplikacjach wymagających wysokiej trwałości mechanicznej i elektrycznej przy częstym przełączaniu obciążeń.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków śrubowych: należy stosować się do zaleceń producenta, aby zapewnić optymalną przewodność i uniknąć przegrzewania się styków.
• Przestrzeń wokół urządzenia: zapewnienie odpowiedniej cyrkulacji powietrza jest kluczowe dla zachowania parametrów termicznych przy pracy pod pełnym obciążeniem.
• Prawidłowe podłączenie polaryzacji cewki DC: w przypadku modeli z wbudowaną diodą tłumiącą przepięcia, właściwa polaryzacja jest niezbędna dla poprawnego działania układu.

FAQ

• Czy ten stycznik wymaga dodatkowego modułu przeciwprzepięciowego? Modele TeSys D z cewką DC o niskim poborze mocy często posiadają zintegrowane zabezpieczenia, jednak zawsze warto zweryfikować specyfikację w przypadku pracy w środowisku o dużych zakłóceniach elektromagnetycznych.
• Czy mogę sterować tym stycznikiem bezpośrednio z wyjścia PLC? Tak, cewka 24V DC w wersji niskopoborowej (BL) jest przystosowana do bezpośredniego sterowania z wyjść cyfrowych sterowników PLC.
• Jaki jest maksymalny prąd dla kategorii AC-1? Choć głównym parametrem jest 38A w AC-3, stycznik ten posiada wyższą obciążalność prądową dla obciążeń rezystancyjnych (AC-1), co należy sprawdzić w karcie katalogowej dla konkretnych warunków temperaturowych.
