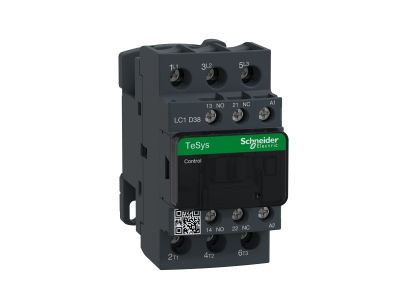

Stycznik mocy TeSys D 38A 3P 18,5KW 24V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D38B7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D38B7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 38 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V. Wyposażony w cewkę zasilaną napięciem 24 V AC, stycznik ten idealnie wpisuje się w standardy systemów sterowania niskonapięciowego, zapewniając bezpieczeństwo i kompatybilność z wieloma sterownikami PLC.

• Konfiguracja styków: Urządzenie posiada 3 bieguny główne oraz wbudowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia realizację układów podtrzymania oraz sygnalizacji stanu pracy bez konieczności dokupowania dodatkowych modułów.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych gwarantuje trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej wytrzymałości, co przekłada się na długi cykl życia produktu nawet przy intensywnej eksploatacji w cyklach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania i dopuszczenie do użytku na rynkach globalnych. Stopień ochrony zacisków IP20 chroni przed bezpośrednim dotykiem części pod napięciem, zwiększając bezpieczeństwo personelu technicznego.

Zastosowanie

Stycznik TeSys D 38A znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest dedykowany do sterowania wszelkiego rodzaju rozrusznikami silnikowymi, w tym:

• Układami nawrotnymi (lewo/prawo) przy zastosowaniu odpowiedniej blokady mechanicznej.
• Rozrusznikami liniowymi do bezpośredniego załączania maszyn.
• Przełącznikami gwiazda-trójkąt, służącymi do ograniczania prądu rozruchowego dużych jednostek napędowych.
• Systemami sterowania za pośrednictwem autotransformatorów.

Dzięki pełnej integracji z systemami sterowania, stycznik ten jest kluczowym elementem szaf sterowniczych w zakładach produkcyjnych, przepompowniach oraz systemach HVAC.

Wskazówki Montażowe

Montaż stycznika LC1D38B7 jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków, należy stosować się do zaleceń producenta dotyczących momentu dokręcania śrub zaciskowych.
• Przekrój przewodów: Należy dobrać odpowiedni przekrój znamionowy przewodów zasilających, dostosowany do prądu 38 A, aby zminimalizować spadki napięcia.
• Przestrzeń chłodząca: W przypadku montażu wielu urządzeń obok siebie, warto zachować minimalne odstępy zapewniające właściwą cyrkulację powietrza wewnątrz rozdzielnicy.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria TeSys D umożliwia łatwą rozbudowę o czołowe lub boczne bloki styków pomocniczych oraz moduły przeciwprzepięciowe.
• Jakie jest napięcie sterowania cewki? Model LC1D38B7 posiada cewkę przystosowaną do napięcia 24 V AC (prąd przemienny).
• Czy stycznik nadaje się do pracy w kategorii AC-1? Tak, stycznik może pracować w kategorii AC-1 (obciążenia rezystancyjne), przy czym jego prąd znamionowy w tej kategorii jest zazwyczaj wyższy niż w AC-3 (należy sprawdzić szczegółową kartę katalogową dla obciążeń nieindukcyjnych).
