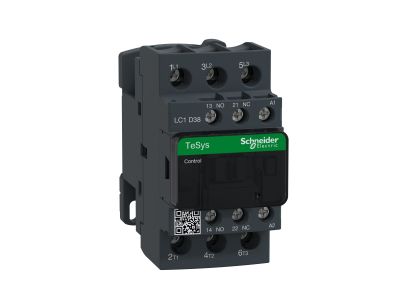

Stycznik mocy TeSys D 38A 3P 18,5KW 230V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D38P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D38P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 38 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V. Wyposażony w cewkę sterującą na napięcie 230 V AC, stycznik ten gwarantuje stabilną pracę w standardowych sieciach zasilających.

• Konfiguracja styków: Urządzenie posiada 3 styki główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia budowę zaawansowanych układów sygnalizacji i blokad bez konieczności stosowania dodatkowych modułów.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych zapewnia pewne trzymanie przewodów i minimalizuje rezystancję przejścia, co jest kluczowe przy wysokich obciążeniach prądowych.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej wytrzymałości, co przekłada się na długi cykl życia produktu nawet przy częstym przełączaniu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, sterowników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania i dopuszczenie do użytku na rynkach globalnych. Stopień ochrony IP20 zabezpiecza przed bezpośrednim dotykiem części pod napięciem, zwiększając bezpieczeństwo personelu technicznego.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są idealnym wyborem do budowy rozruszników silnikowych typu liniowego oraz nawrotnych (lewo/prawo). Dzięki swojej konstrukcji doskonale sprawdzają się w układach przełączników gwiazda-trójkąt oraz w aplikacjach wykorzystujących autotransformatory do rozruchu. Urządzenie jest w pełni kompatybilne z systemami automatyki i sterowania, co pozwala na jego łatwą integrację w szafach sterowniczych obsługujących pompy, wentylatory, przenośniki oraz inne maszyny przemysłowe.

Wskazówki Montażowe

Montaż stycznika LC1D38P7 jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub bezpośredniego przykręcenia do płyty montażowej. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków skrzynkowych, aby zapobiec przegrzewaniu się styków. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 38 A, co zapewni optymalne warunki pracy. Dzięki kompaktowej szerokości, stycznik pozwala na oszczędność miejsca w rozdzielnicy, a wyraźne oznaczenia zacisków ułatwiają bezbłędne podłączenie obwodów siłowych i sterowniczych.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria TeSys D umożliwia łatwą rozbudowę o czołowe lub boczne bloki styków pomocniczych oraz moduły zwłoczne.
• Jakie jest napięcie sterowania cewki? Model LC1D38P7 posiada cewkę zasilaną napięciem 230 V AC o częstotliwości 50/60 Hz.
• Czy stycznik nadaje się do pracy w kategorii AC-3? Tak, jest on dedykowany do sterowania silnikami klatkowymi w kategorii AC-3, zapewniając bezpieczne załączanie i wyłączanie prądu znamionowego 38 A.
