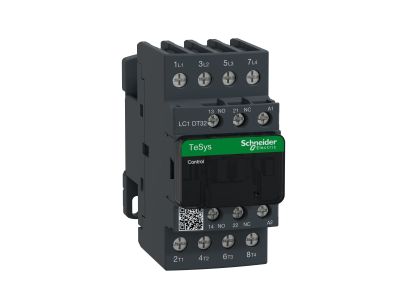

Stycznik mocy TeSys D 32A 4P 230V AC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT32P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1DT32P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 32 A w kategorii użytkowania AC-1, co czyni go idealnym wyborem do sterowania obciążeniami rezystancyjnymi. Wyposażenie w cztery bieguny główne (4P) pozwala na wszechstronne zarządzanie obwodami zasilającymi. Cewka sterująca zasilana napięciem 230 V AC zapewnia kompatybilność ze standardowymi sieciami sterowniczymi. Dodatkowo, stycznik posiada zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów sygnalizacji i blokad elektrycznych bez konieczności montażu dodatkowych modułów.

• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych gwarantuje trwałe i bezpieczne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej wydajności prądowej.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej odporności na cykle łączeniowe, co przekłada się na długą żywotność całego systemu automatyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w środowisku profesjonalnym. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikację UL oraz CSA. Dzięki pełnej zgodności z dyrektywami RoHS, urządzenie jest przyjazne dla środowiska i wolne od substancji niebezpiecznych. Wysoki stopień ochrony zacisków przed dotykiem bezpośrednim podnosi standardy bezpieczeństwa pracy personelu technicznego.

Zastosowanie

Styczniki TeSys D znajdują szerokie zastosowanie w nowoczesnych systemach sterowania i rozdziału energii. Model LC1DT32P7 jest dedykowany przede wszystkim do:

• Układów rozruchowych: Idealnie sprawdza się w rozrusznikach liniowych, nawrotnych oraz w układach przełączników gwiazda-trójkąt.
• Sterowania ogrzewaniem: Dzięki prądowi 32 A w kategorii AC-1, jest doskonałym wyborem do załączania grzałek i pieców przemysłowych.
• Systemów oświetleniowych: Zarządzanie dużymi grupami opraw oświetleniowych w halach produkcyjnych i magazynach.
• Integracji z automatyką: Pełna kompatybilność z systemami sterowania PLC pozwala na budowę zaawansowanych linii technologicznych.

Wskazówki Montażowe

Montaż stycznika LC1DT32P7 jest intuicyjny i szybki dzięki systemowi mocowania na standardowej szynie DIN 35 mm. Możliwy jest również montaż bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków skrzynkowych, co zapobiega przegrzewaniu się punktów styku. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, aby zapewnić maksymalną powierzchnię styku. Urządzenie powinno być montowane w pozycji pionowej, a w przypadku gęstej zabudowy należy zachować odpowiednie odstępy wentylacyjne zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria TeSys D umożliwia łatwą rozbudowę o czołowe lub boczne bloki styków pomocniczych, a także moduły zwłoczne i ograniczniki przepięć.
• Jakie jest napięcie sterowania cewki? Model ten posiada cewkę przystosowaną do napięcia 230 V prądu przemiennego (AC) o częstotliwości 50/60 Hz.
• Czy stycznik nadaje się do pracy z silnikami? Model ten jest zoptymalizowany pod kategorię AC-1 (32A). W przypadku silników (kategoria AC-3) należy zweryfikować moc znamionową silnika z tabelą doboru producenta dla tego konkretnego modelu.
