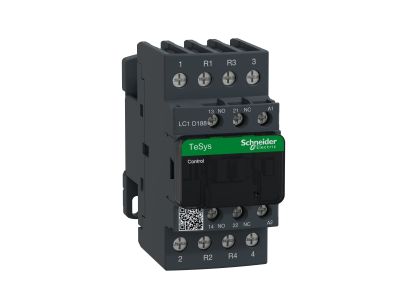

Stycznik mocy TeSys D 32A 4P 15kW 220V AC 2NO 2NC AC-3 | LC1D188M7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D188M7 to czterobiegunowy aparat łączeniowy przystosowany do pracy z obciążeniami nieindukcyjnymi w kategorii użytkowej AC-1. Oferuje prąd znamionowy 32 A przy napięciu 690 V AC, co pozwala na bezpieczne przełączanie odbiorników o znacznym poborze mocy bez ryzyka przegrzania styków. Posiada wbudowane styki pomocnicze 1NO+1NC z certyfikatem lustrzanym dla styku NC, zwiększające niezawodność w układach sterowania. Szerokość 45 mm ułatwia zabudowę w rozdzielnicach modułowych.

• 32 A / 690 V AC (AC-1): stabilna praca w obwodach obciążeń rezystancyjnych, takich jak grzałki czy oświetlenie, bez nadmiernego nagrzewania zestyków.
• Cewka 220 V AC 50/60 Hz: standardowe napięcie sterujące ułatwiające integrację z istniejącymi instalacjami.
• Styki główne 2NO+2NC oraz pomocnicze 1NO+1NC (z lustrzanym NC): elastyczna konfiguracja do realizacji zaawansowanych układów sterowania i sygnalizacji.
• Do 3600 cykli na godzinę w temperaturze do 60°C: wysoka trwałość mechaniczna i niezawodność nawet w aplikacjach o dużej częstotliwości łączeń.
• Szerokość 45 mm, montaż na szynie DIN 35 mm lub mocowanie śrubowe: kompaktowa obudowa pozwala na oszczędność miejsca w rozdzielnicy, a dwa sposoby instalacji zwiększają elastyczność projektowania.

Zgodność z Normami

Stycznik posiada certyfikaty uznawanych standardów międzynarodowych, w tym IEC, UL, CSA, CCC, EAC oraz Marine, co potwierdza jego bezpieczeństwo i niezawodność w różnych warunkach pracy. Produkt spełnia wymogi dyrektyw RoHS i REACH w ramach programu Green Premium, zapewniając pełną zgodność z przepisami ochrony środowiska oraz transparentność informacji o materiałach i cyklu życia urządzenia.

Zastosowanie

Dzięki parametrom znamionowym AC-1 oraz rozbudowanym zestykom stycznik TeSys D LC1D188M7 sprawdza się w wielu aplikacjach przemysłowych i budynkowych, szczególnie tam, gdzie wymagane jest niezawodne łączenie obciążeń nieindukcyjnych.

• Sterowanie grzejnikami elektrycznymi, piecami oporowymi i innymi odbiornikami rezystancyjnymi w instalacjach przemysłowych.
• Załączanie i wyłączanie oświetlenia (np. halogenowego, LED o charakterze rezystancyjnym) w systemach automatyki budynkowej.
• Praca jako stycznik główny w rozdzielnicach sterowniczych, współpracujący z przekaźnikami i PLC do sekwencyjnego przełączania obwodów.
• Zastosowania w instalacjach okrętowych i morskich dzięki posiadanemu certyfikatowi Marine.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez personel z uprawnieniami SEP. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Urządzenie przeznaczone jest do mocowania na szynie DIN 35 mm (TH35) lub bezpośrednio do podłoża za pomocą śrub (wg dokumentacji producenta). Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami dla prądu 32 A. Momenty dokręcania zacisków śrubowych stosować według zaleceń zawartych w karcie katalogowej, aby zapewnić prawidłowe połączenie elektryczne i mechaniczną trwałość.

FAQ

• Czy stycznik posiada wbudowane podświetlenie? Nie, stycznik nie jest wyposażony w diodę sygnalizacyjną. Sterowanie odbywa się poprzez podanie napięcia na cewkę 220 V AC.
• Jaki jest stopień ochrony stycznika? Producent nie deklaruje konkretnego IP – urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, gdzie typowo zapewniane jest środowisko o stopniu ochrony IP20 lub wyższym.
• W jakiej kategorii użytkowej pracują styki główne? Styki główne są przystosowane do kategorii AC-1 (obciążenia nieindukcyjne) przy prądzie 32 A i napięciu 690 V AC. W przypadku obciążeń silnikowych zalecamy dobór odpowiedniego stycznika z kategorii AC-3 lub AC-4.
