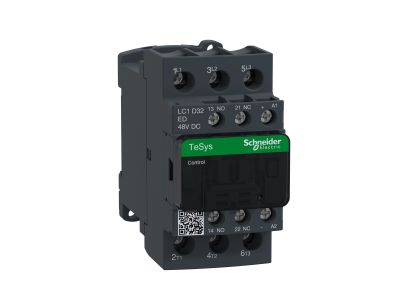

Stycznik mocy TeSys D 32A 3P 15KW 48V DC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D32ED Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D32ED to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 32 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 15 kW przy standardowym napięciu sieciowym. Wyposażenie w cewkę sterującą na napięcie stałe 48 V DC sprawia, że stycznik idealnie integruje się z nowoczesnymi systemami automatyki opartymi na niskonapięciowych układach sterowania. Konstrukcja trójbiegunowa (3P) została wzbogacona o zintegrowane styki pomocnicze: jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC), co umożliwia budowanie rozbudowanych układów sygnalizacji i blokad bez konieczności montażu dodatkowych modułów. Zastosowane zaciski skrzynkowe gwarantują pewny i trwały styk elektryczny, minimalizując ryzyko poluzowania przewodów pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, która definiuje parametry pracy dla aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikaty uznawane na całym świecie, takie jak UL, CSA oraz znak CE, co potwierdza jego przydatność do pracy w instalacjach globalnych. Urządzenie jest również zgodne z dyrektywą RoHS, co świadczy o dbałości producenta o ograniczenie substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są dedykowane do realizacji rozruszników silnikowych w konfiguracjach liniowych oraz nawrotnych. Doskonale sprawdzają się w układach przełączników gwiazda-trójkąt oraz w aplikacjach wykorzystujących autotransformatory do rozruchu. Dzięki wysokiej trwałości mechanicznej i elektrycznej, model LC1D32ED jest optymalnym wyborem dla systemów wentylacji, pomp, przenośników taśmowych oraz maszyn pakujących, gdzie wymagana jest wysoka częstotliwość łączeń i niezawodność działania w trudnych warunkach przemysłowych.

Wskazówki Montażowe

Montaż stycznika jest intuicyjny i pozwala na znaczną oszczędność czasu. Urządzenie przystosowane jest do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalną przewodność i uniknąć przegrzewania się punktów styku. Przekrój znamionowy przewodów powinien być dobrany zgodnie z obciążeniem prądowym 32 A. Dzięki kompaktowej obudowie, stycznik pozwala na gęstą zabudowę w szafie sterowniczej, a pełna integracja z akcesoriami Schneider Electric (takimi jak blokady mechaniczne czy moduły przeciwprzepięciowe) ułatwia rozbudowę systemu.

FAQ

• Jakie jest napięcie sterowania tego stycznika? Urządzenie posiada cewkę zasilaną napięciem stałym 48 V DC.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten jest fabrycznie wyposażony w jeden styk pomocniczy zwierny (1NO) oraz jeden styk pomocniczy rozwierny (1NC).
• Jaka jest maksymalna moc silnika, którą może sterować ten model? Stycznik jest przystosowany do obsługi silników o mocy do 15 kW w kategorii AC-3.
• Jaki rodzaj zacisków zastosowano w tym modelu? Produkt posiada solidne zaciski skrzynkowe, które zapewniają bezpieczne połączenie przewodów o różnych przekrojach.
