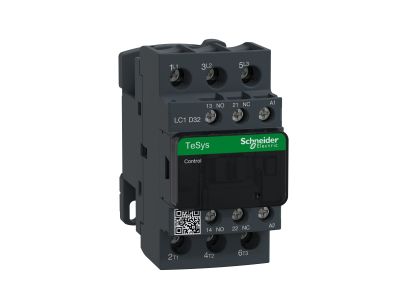

Stycznik mocy TeSys D 32A 3P 15KW 42V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D32D7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D32D7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 32 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 15 kW przy napięciu 400 V AC. Wyposażony w cewkę zasilaną napięciem 42 V AC, stycznik ten idealnie wpisuje się w systemy sterowania wymagające obniżonego napięcia operacyjnego.

• Konfiguracja styków: Urządzenie posiada 3 bieguny główne oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia budowę zaawansowanych układów sygnalizacji i blokad elektrycznych.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych gwarantuje pewne trzymanie przewodów i minimalizuje ryzyko poluzowania połączeń pod wpływem drgań.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej odporności na cykle łączeniowe, co przekłada się na długą żywotność i niskie koszty eksploatacji.
• Integracja: Kompaktowa budowa pozwala na oszczędność miejsca w rozdzielnicy, a pełna kompatybilność z akcesoriami Schneider Electric ułatwia rozbudowę systemu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada certyfikację CE oraz UL/CSA, co potwierdza jego wysoką jakość wykonania i dopuszczenie do użytku na rynkach globalnych. Stopień ochrony zacisków IP20 chroni przed bezpośrednim dotykiem części pod napięciem, zwiększając bezpieczeństwo personelu technicznego.

Zastosowanie

Stycznik LC1D32D7 jest niezwykle wszechstronnym komponentem, dedykowanym do szerokiego spektrum zastosowań w automatyce i elektroenergetyce. Doskonale sprawdza się w:

• Układach rozruchowych: Realizacja rozruchu bezpośredniego, nawrotnego (lewo/prawo) oraz układów gwiazda-trójkąt.
• Systemach HVAC: Sterowanie pracą wentylatorów, pomp oraz sprężarek w dużych obiektach komercyjnych.
• Przemyśle maszynowym: Integracja z systemami sterowania PLC w celu załączania odbiorników o dużej mocy.
• Układach z autotransformatorami: Współpraca w systemach łagodnego rozruchu silników indukcyjnych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków skrzynkowych zgodnie z dokumentacją techniczną, aby uniknąć przegrzewania się styków.
• Przekrój przewodów: Dobór przewodów o odpowiednim przekroju znamionowym jest kluczowy dla bezpiecznego przesyłania prądu 32 A bez nadmiernego spadku napięcia.
• Odstępy izolacyjne: Zachowanie zalecanych odstępów między aparatami w celu zapewnienia optymalnej cyrkulacji powietrza i chłodzenia cewki.
• Pozycja pracy: Stycznik może pracować w różnych pozycjach, jednak zaleca się montaż pionowy dla zachowania optymalnych parametrów mechanicznych.

FAQ

1. Czy stycznik posiada wbudowane styki pomocnicze?
Tak, model LC1D32D7 posiada fabrycznie zintegrowane styki pomocnicze 1NO i 1NC, co eliminuje konieczność dokupowania dodatkowych bloków styków w podstawowych aplikacjach.

2. Jakie jest napięcie sterowania tego modelu?
Ten konkretny model jest wyposażony w cewkę na napięcie 42 V AC (prąd przemienny). Przed podłączeniem należy upewnić się, że obwód sterowania dostarcza napięcie o takiej wartości.

3. Czy do tego stycznika można dokupić blokady mechaniczne?
Tak, seria TeSys D jest w pełni modułowa. Można do niej stosować blokady mechaniczne, dodatkowe styki pomocnicze montowane od czoła lub z boku, a także moduły przeciwzakłóceniowe i przekaźniki termiczne.
