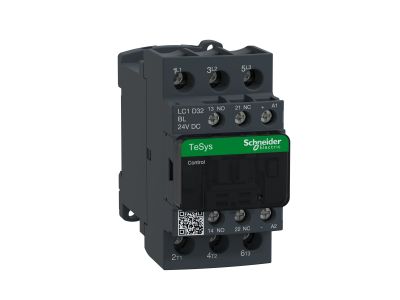

Stycznik mocy TeSys D 32A 3P 15KW 24V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D32BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D32BL to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 32 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 15 kW przy napięciu 400 V. Kluczowym elementem tego modelu jest niskopoborowa cewka zasilana napięciem 24 V DC, która umożliwia bezpośrednie sterowanie z wyjść tranzystorowych sterowników PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.

• Konfiguracja styków: Urządzenie posiada 3 główne styki prądowe (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co zwiększa elastyczność w projektowaniu układów sterowania i sygnalizacji.
• Technologia zacisków: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej wytrzymałości, co przekłada się na długi cykl życia produktu nawet przy intensywnej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w instalacjach elektroenergetycznych. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikację UL oraz CSA. Dzięki temu może być stosowany w projektach realizowanych na rynki globalne. Stopień ochrony zacisków IP20 zabezpiecza przed przypadkowym dotykiem części pod napięciem, co jest kluczowe dla bezpieczeństwa personelu technicznego.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są idealnym wyborem dla:

• Rozruszników silnikowych: Zarówno w układach liniowych, jak i nawrotnych, gdzie wymagana jest wysoka częstotliwość łączeń.
• Układów gwiazda-trójkąt: Pozwalają na płynny rozruch silników o większych mocach, redukując udary prądowe w sieci.
• Systemów automatyki: Dzięki niskopoborowej cewce 24V DC, model LC1D32BL jest preferowany w nowoczesnych szafach sterowniczych zintegrowanych z systemami SCADA i PLC.
• Sterowania oświetleniem i ogrzewaniem: W kategorii AC-1 stycznik może obsługiwać obciążenia rezystancyjne o wyższym natężeniu prądu.

Wskazówki Montażowe

Montaż stycznika LC1D32BL jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub przykręcenia bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Urządzenie pozwala na łatwą rozbudowę o dodatkowe bloki styków pomocniczych montowanych od czoła lub z boku, a także o moduły przeciwprzepięciowe, co dodatkowo chroni elektronikę sterującą.

FAQ

• Czy ten model wymaga dodatkowego przekaźnika przy sterowaniu z PLC? Nie, cewka o niskim poborze mocy (BL) jest przystosowana do bezpośredniego zasilania z wyjść cyfrowych sterowników PLC.
• Jaki jest zakres temperatury pracy urządzenia? Styczniki TeSys D pracują stabilnie w szerokim zakresie temperatur otoczenia, zazwyczaj od -5°C do +60°C, co pozwala na ich stosowanie w trudnych warunkach przemysłowych.
• Czy styki pomocnicze są rozszerzalne? Tak, konstrukcja pozwala na montaż dodatkowych styków pomocniczych typu LADN, co pozwala na rozbudowę logiki sterowania bez wymiany głównego aparatu.
