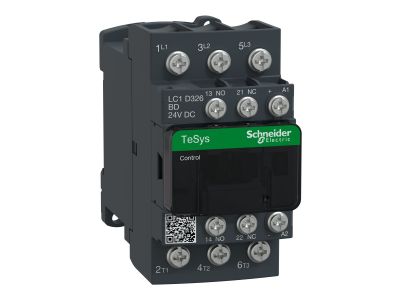

Stycznik mocy TeSys D 32A 3P 15KW 24V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D326BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D326BD firmy Schneider Electricder Electric to trójbiegunowe urządzenie przeznaczone do załączania i wyłączania silników elektrycznych o mocy do 15 kW. Prąd znamionowy 32 A w kategorii AC-3 gwarantuje niezawodne przełączanie obciążeń indukcyjnych, a cewka sterująca 24 V DC umożliwia bezpieczne sterowanie niskim napięciem stałym. Wbudowane styki pomocnicze 1NO+1NC oraz zaciski śrubowe ułatwiają integrację z systemami automatyki i instalacjami stacjonarnymi.

• Prąd znamionowy 32 A w kategorii AC-3: Zapewnia niezawodne załączanie i wyłączanie silników o mocy do 15 kW – bezpieczna praca w wymagających aplikacjach przemysłowych.
• Cewka sterująca 24 V DC: Pozwala na bezpośrednie sterowanie z modułów PLC, przekaźników niskonapięciowych lub paneli operatorskich, podnosząc bezpieczeństwo instalacji.
• Wbudowane styki pomocnicze 1NO + 1NC: Ułatwiają realizację obwodów sygnalizacji pracy, blokad czy potwierdzenia stanu – redukują potrzebę stosowania dodatkowych modułów.
• Zaciski śrubowe: Gwarantują pewne i wytrzymałe przyłącze przewodów, typowe dla instalacji stacjonarnych w rozdzielnicach – łatwy i bezpieczny montaż.
• Pełna integracja z systemami sterowania: Dzięki standardowej obudowie i montażowi na szynie TH35 (DIN) stycznik wkomponuje się w szafę sterowniczą.

Zgodność z Normami

Stycznik mocy TeSys D LC1D326BD został zaprojektowany zgodnie z europejskimi wymogami bezpieczeństwa i posiada oznakowanie CE. Praca w kategorii użytkowania AC-3 jest zgodna z międzynarodowymi standardami dla rozruszników silników indukcyjnych.

Zastosowanie

Stycznik TeSys D sprawdza się w układach sterowania silnikami elektrycznymi, rozrusznikach oraz przełącznikach gwiazda-trójkąt. Parametry 32 A / 15 kW w AC-3 czynią go odpowiednim do zastosowań przemysłowych, w automatyce budynkowej oraz w maszynach.

• Sterowanie silnikami indukcyjnymi (pompy, wentylatory, sprężarki, taśmociągi)
• Realizacja rozruszników nawrotnych i liniowych
• Budowa przełączników gwiazda-trójkąt
• Sterowanie impulsowe z układów PLC/sterowników za pomocą niskonapięciowego sygnału DC
• Sygnalizacja stanu pracy i blokady przy użyciu wbudowanych styków pomocniczych

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 32 A, a moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak luzów.

FAQ

• Jaki jest typ cewki sterującej? Cewka na napięcie stałe 24 V DC – umożliwia bezpośrednie sterowanie z układów niskonapięciowych, bezpiecznych dla operatora.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, wyposażony jest w jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) – przydatne do sygnalizacji i blokad.
• W jakiej kategorii użytkowania pracuje stycznik? Przeznaczony do kategorii AC-3 – załączanie i wyłączanie silników indukcyjnych podczas rozruchu i pracy, co gwarantuje wysoką trwałość łączeniową.
