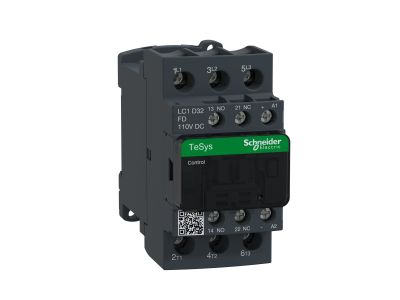

Stycznik mocy TeSys D 32A 3P 15KW 110V DC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D32FD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D (symbol LC1D32FD) to trójbiegunowy stycznik przystosowany do kategorii użytkowania AC-3 i AC-4. Oferuje znamionowy prąd łączeniowy 32 A przy 440 V AC, co umożliwia bezpieczne sterowanie silnikami indukcyjnymi o mocy do 15 kW w sieciach 380–400 V bez ryzyka przeciążenia styków. Cewka sterująca na 110 V DC zapewnia niezawodne załączanie, a kompaktowa obudowa z pokrywą ochronną ułatwia montaż w rozdzielnicach.

• Prąd łączeniowy Ie 32 A (AC-3) / 50 A (AC-1): Gwarantuje bezawaryjną pracę zarówno przy sterowaniu silnikami, jak i przy obciążeniach rezystancyjnych w kategorii AC-1.
• Moc silnika 15 kW (380–400 V AC-3): Pozwala na bezpośrednie łączenie i wyłączanie trójfazowych silników o typowych parametrach w instalacjach przemysłowych.
• Styki pomocnicze 1 NO + 1 NC: Umożliwiają samopodtrzymanie, sygnalizację stanu lub przesyłanie informacji zwrotnej do układu sterowania bez konieczności stosowania dodatkowego modułu.
• Trwałość mechaniczna 30 Mcykli i elektryczna 1,65 Mcykli (AC-3): Zapewnia długi okres eksploatacji w ciężkich cyklach pracy, redukując koszty przestojów i wymiany.
• Zaciski skrzynkowe o przekroju 1…10 mm² oraz moment dokręcania 2,5 N·m (obwód zasilający): Ułatwiają podłączanie przewodów o różnej średnicy, gwarantując pewny i powtarzalny kontakt elektryczny.

Zgodność z Normami

Stycznik LC1D32FD spełnia wymagania norm IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, CSA C22.2 Nr 14 oraz UL 508. Posiada również certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds Register of Shipping), RINA i UL, co potwierdza jego dopuszczenie do stosowania w instalacjach przemysłowych i stoczniowych na całym świecie.

Zastosowanie

Dzięki szerokiemu zakresowi napięć i kategorii użytkowania stycznik TeSys D sprawdza się w różnorodnych układach automatyki przemysłowej i budynkowej. Może być stosowany wszędzie tam, gdzie wymagane jest niezawodne łączenie obwodów mocy.

• Sterowanie bezpośrednim załączaniem i wyłączaniem trójfazowych silników indukcyjnych (AC-3) o mocy do 15 kW przy napięciu 380–400 V.
• Zarządzanie obciążeniami rezystancyjnymi, takimi jak grzałki elektryczne czy piece oporowe, w kategorii AC-1.
• Praca w układach wymagających wysokiej częstotliwości łączeń, np. w prasach, podajnikach czy wentylatorach, dzięki trwałości elektrycznej na poziomie 1,4 Mcykli (AC-1).
• Integracja z systemami sterowania PLC lub stycznikami pomocniczymi poprzez styki 1 NO + 1 NC.

Wskazówki Montażowe

Montaż stycznika mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia od obwodu. Urządzenie mocuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Przekrój przewodów przyłączeniowych należy dobrać do wartości prądu obciążenia – dla obwodu zasilającego dopuszcza się przewody 1…10 mm² (sztywne lub elastyczne z końcówką). Zalecany moment dokręcania wynosi 2,5 N·m dla zacisków zasilających i 1,7 N·m dla obwodu sterowania, zgodnie z dokumentacją producenta.

FAQ

• Jakie napięcie cewki występuje w modelu LC1D32FD? Stycznik wyposażony jest w cewkę przystosowaną do napięcia stałego 110 V DC. Przed podłączeniem należy upewnić się, że źródło sterowania dostarcza odpowiednie napięcie i prąd wystarczający do niezawodnego załączenia.
• Czy stycznik można zamontować na szynie DIN? Tak, podstawa montażowa modelu LC1D32FD umożliwia mocowanie zarówno na szynie TH35 (DIN), jak i bezpośrednio na płycie – w zależności od wymagań instalacji.
• Jaka jest trwałość mechaniczna i elektryczna stycznika? Producent deklaruje trwałość mechaniczną na poziomie 30 milionów cykli. Trwałość elektryczna wynosi 1,65 miliona cykli w kategorii AC-3 (przy prądzie 32 A, 440 V) oraz 1,4 miliona cykli w kategorii AC-1 (50 A, 440 V), co zapewnia długoletnią bezawaryjną pracę.
