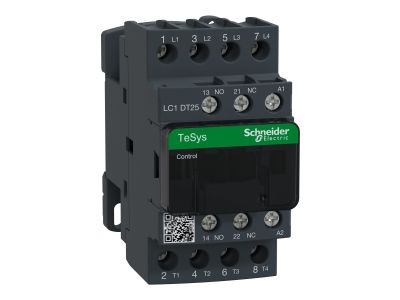

Stycznik mocy TeSys D 25A 4P 230V AC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT25P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1DT25P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 25 A w kategorii użytkowania AC-1, co czyni go idealnym wyborem do sterowania obciążeniami rezystancyjnymi. Wyposażony w cztery bieguny główne (4P) oraz zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), zapewnia wszechstronność w projektowaniu układów automatyki. Cewka sterująca zasilana napięciem 230 V AC gwarantuje kompatybilność z większością standardowych sieci sterowniczych. Solidne zaciski skrzynkowe pozwalają na pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania styków pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w środowisku profesjonalnym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, oraz posiada certyfikację UL i CSA. Dzięki wysokiemu stopniowi ochrony oraz izolacji napięciowej, urządzenie jest przystosowane do pracy w trudnych warunkach przemysłowych, zachowując pełną integralność z systemami sterowania TeSys.

Zastosowanie

Styczniki serii TeSys D są dedykowane do szerokiego spektrum zastosowań w elektroenergetyce i automatyce. Model LC1DT25P7 doskonale sprawdza się w budowie rozruszników silnikowych, w tym układów nawrotnych, liniowych oraz przełączników gwiazda-trójkąt. Dzięki czterem polom głównym, jest często wykorzystywany do przełączania obwodów zasilających w systemach ogrzewania, oświetlenia oraz w układach zasilania rezerwowego. Pełna integracja z akcesoriami Schneider Electric pozwala na łatwą rozbudowę o dodatkowe bloki styków pomocniczych czy moduły przeciwzakłóceniowe.

Wskazówki Montażowe

Montaż stycznika jest intuicyjny i może być realizowany na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie dedykowanych grzebieni zasilających w przypadku montażu modułowego. Przed uruchomieniem należy zweryfikować zgodność napięcia sterującego cewki (230 V AC) z parametrami źródła zasilania w szafie sterowniczej.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, urządzenie posiada fabrycznie zintegrowane styki 1NO i 1NC, co ułatwia realizację układów podtrzymania i sygnalizacji stanu pracy.
• Jakie jest przeznaczenie kategorii AC-1? Kategoria AC-1 odnosi się do obciążeń nieindukcyjnych lub lekko indukcyjnych, takich jak grzejniki rezystancyjne, gdzie prąd łączeniowy jest zbliżony do prądu znamionowego.
• Czy można zamontować dodatkowe akcesoria? Tak, seria TeSys D oferuje szeroką gamę akcesoriów, w tym bloki styków pomocniczych montowane od czoła lub z boku, a także przekaźniki termiczne.
