Stycznik mocy TeSys D 25A 4P 11KW 48V AC 2NO 2NC AC-3 zaciski śrubowe | LC1D258E7 Schneider Electric

Opis i Kluczowe Cechy

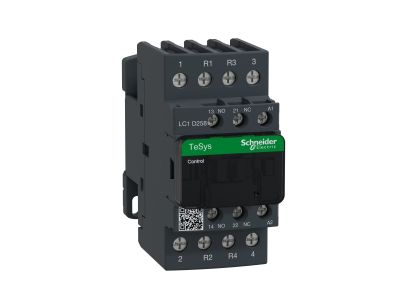

Stycznik mocy TeSys D o numerze katalogowym LC1D258E7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 25A (w kategorii AC-3) oraz mocą znamionową 11 kW, co czyni go idealnym komponentem do sterowania silnikami elektrycznymi i innymi odbiornikami energii. Wyposażony w cztery bieguny główne (4P) w konfiguracji styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), oferuje wyjątkową elastyczność w projektowaniu układów sterowania. Cewka sterująca zasilana napięciem 48V AC pozwala na bezpieczną pracę w systemach o obniżonym napięciu sterowniczym.

• Wysoka trwałość mechaniczna: Konstrukcja serii TeSys D gwarantuje miliony cykli łączeniowych, co przekłada się na długowieczność instalacji.
• Zaciski śrubowe: Solidne połączenia przewodów zapewniają niską rezystancję styku i odporność na wibracje.
• Kompaktowa budowa: Szerokość urządzenia pozwala na optymalne wykorzystanie miejsca na szynie DIN w szafie sterowniczej.
• Integracja: Pełna kompatybilność z akcesoriami Schneider Electric, takimi jak styki pomocnicze, blokady mechaniczne czy moduły czasowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych. Stycznik spełnia wymagania normy IEC 60947-4-1, dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników do silników. Posiada certyfikację CE oraz UL/CSA, co umożliwia jego stosowanie na rynkach globalnych. Stopień ochrony obudowy oraz izolacja materiałów termoplastycznych gwarantują odporność na trudne warunki środowiskowe panujące w halach produkcyjnych.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów automatyki. Są dedykowane do budowy wszystkich rodzajów rozruszników silnikowych, w tym układów nawrotnych (lewo/prawo), rozruchów liniowych oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki konfiguracji 4-biegunowej (2NO+2NC), model ten doskonale sprawdza się również w układach przełączania zasilań, sterowaniu grzałkami rezystancyjnymi oraz w systemach oświetleniowych o dużym poborze prądu. Pełna integracja z systemami sterowania PLC pozwala na budowę inteligentnych linii produkcyjnych.

Wskazówki Montażowe

Montaż stycznika LC1D258E7 powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Urządzenie przystosowane jest do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić szczególną uwagę na moment dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek kablowych dla przewodów typu linka. Należy zachować odpowiednie odstępy izolacyjne pomiędzy sąsiednimi aparatami w celu zapewnienia optymalnej cyrkulacji powietrza i odprowadzania ciepła.

FAQ

• Czy ten stycznik posiada wbudowane styki pomocnicze? Tak, urządzenie posiada zintegrowane styki pomocnicze, które ułatwiają realizację funkcji podtrzymania lub sygnalizacji stanu pracy urządzenia.
• Jakie jest napięcie sterowania cewki? Model ten wyposażony jest w cewkę na napięcie przemienne 48V AC o częstotliwości 50/60 Hz.
• Czy można do niego dołożyć dodatkowe bloki styków? Tak, seria TeSys D umożliwia łatwy montaż czołowy lub boczny dodatkowych bloków styków pomocniczych oraz modułów przeciwprzepięciowych.
• Jaki jest maksymalny prąd łączeniowy? Prąd znamionowy dla kategorii AC-3 wynosi 25A, co odpowiada mocy silnika 11 kW przy standardowym napięciu 400V.
