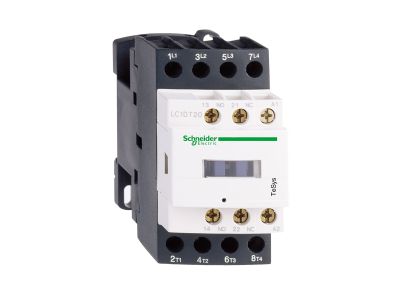

Stycznik mocy TeSys D 25A 4P 11KW 110V AC 2NO 2NC AC-3 zaciski śrubowe | LC1D258F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D258F7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających systemach sterowania i rozdziału energii. Urządzenie charakteryzuje się 4-biegunową konfiguracją styków głównych (2NO + 2NC), co pozwala na elastyczne zarządzanie obciążeniami nieindukcyjnymi w kategorii AC-1 do prądu znamionowego 40A przy napięciu łączeniowym do 690V AC. Wyposażenie w cewkę sterującą na napięcie 110V AC o częstotliwości 50/60Hz sprawia, że jest to idealny komponent do modernizacji istniejących układów automatyki oraz budowy nowych szaf sterowniczych.

• Wysoka wydajność operacyjna: Możliwość pracy z prędkością do 3600 cykli na godzinę gwarantuje ciągłość procesów technologicznych.
• Zintegrowane styki pomocnicze: Wbudowany blok styków 1NO + 1NC z certyfikatem lustrzanym (mirror contacts) dla styku NC zwiększa bezpieczeństwo w obwodach sprzężenia zwrotnego.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 45 mm pozwala na optymalne wykorzystanie przestrzeni na szynie montażowej.
• Trwałość mechaniczna: Urządzenie przystosowane do pracy w temperaturze otoczenia do 60°C, co potwierdza jego niezawodność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Posiada certyfikaty IEC, UL, CSA, CCC, EAC oraz dopuszczenia morskie (Marine), co umożliwia jego stosowanie w projektach o zasięgu globalnym. Dodatkowo, stycznik jest częścią programu Green Premium, co oznacza pełną zgodność z dyrektywami RoHS i REACH. Schneider Electric zapewnia pełną przejrzystość w zakresie profilu środowiskowego produktu (PEP) oraz instrukcji dotyczących utylizacji po zakończeniu eksploatacji (EoLI).

Zastosowanie

Stycznik LC1D258F7 znajduje szerokie zastosowanie w sektorze przemysłowym i komercyjnym. Dzięki unikalnej konfiguracji styków 2NO+2NC, jest szczególnie polecany do:

• Przełączania obciążeń rezystancyjnych i nieindukcyjnych (kategoria AC-1).
• Systemów ogrzewania i oświetlenia o dużym poborze prądu.
• Układów przełączania zasilania (SZR) w mniejszych instalacjach.
• Sterowania silnikami o mocy do 11kW w specyficznych układach nawrotnych lub hamujących.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki zastosowaniu uniwersalnego systemu mocowania. Stycznik można zamontować na standardowej szynie DIN 35 mm lub przykręcić bezpośrednio do płyty montażowej za pomocą śrub. Podłączenie przewodów odbywa się za pomocą solidnych zacisków śrubowych, które zapewniają trwały styk elektryczny i odporność na wibracje. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się punktów styku. Kompaktowa obudowa ułatwia prowadzenie oprzewodowania w korytach grzebieniowych.

FAQ

• Czy ten stycznik posiada styki pomocnicze? Tak, urządzenie posiada fabrycznie wbudowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty).
• Jakie jest napięcie sterowania cewki? Cewka tego modelu jest przystosowana do napięcia 110V AC (prąd zmienny) o częstotliwości 50/60Hz.
• Czy produkt jest ekologiczny? Tak, posiada etykietę Green Premium, co gwarantuje minimalny wpływ na środowisko i zgodność z normami ekologicznymi.
• Jaki jest maksymalny prąd dla obciążeń AC-1? Stycznik obsługuje prąd znamionowy do 40A w kategorii użytkowania AC-1.
