Stycznik mocy TeSys D 25A 4P 110V AC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT25F7 Schneider Electric

Opis i Kluczowe Cechy

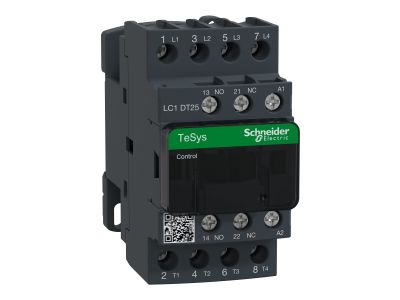

Stycznik mocy TeSys Deca o numerze katalogowym LC1DT25F7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się 4-biegunową konfiguracją styków głównych (4 NO), co pozwala na efektywne sterowanie obciążeniami nieindukcyjnymi w kategorii użytkowania AC-1. Prąd znamionowy łączeniowy wynosi 25 A przy napięciu do 440 V AC, co gwarantuje stabilną pracę w systemach rozdziału energii.

• Wydajna Cewka: Urządzenie wyposażone jest w cewkę sterującą na napięcie 110 V AC o częstotliwości 50/60 Hz, co zapewnia kompatybilność z wieloma standardami sterowania.
• Styki Pomocnicze: Zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) umożliwiają łatwą realizację układów sygnalizacji i blokad. Styk NC posiada certyfikat lustrzany, co jest kluczowe dla bezpieczeństwa w układach sterowania.
• Kompaktowa Budowa: Szerokość wynosząca zaledwie 45 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej, co jest priorytetem przy projektowaniu nowoczesnych rozdzielnic.
• Wysoka Trwałość: Możliwość pracy z prędkością do 3600 cykli na godzinę oraz odporność na temperaturę otoczenia do 60°C przekładają się na długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Posiada certyfikaty uznanych jednostek certyfikujących, takich jak IEC, UL, CSA, CCC, EAC oraz certyfikaty morskie (Marine), co umożliwia jego stosowanie w projektach o zasięgu globalnym. Dodatkowo, stycznik jest zgodny z ekologiczną strategią Green Premium, co oznacza pełną zgodność z dyrektywami RoHS i REACH. Producent zapewnia pełną przejrzystość w zakresie wpływu na środowisko oraz instrukcje dotyczące utylizacji po zakończeniu cyklu życia produktu.

Zastosowanie

Stycznik LC1DT25F7 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagane jest niezawodne przełączanie obciążeń rezystancyjnych. Idealnie sprawdza się w:

• Systemach ogrzewania elektrycznego i piecach przemysłowych.
• Układach oświetleniowych o dużej mocy.
• Systemach wentylacji i klimatyzacji (HVAC).
• Rozdzielnicach zasilających, gdzie wymagane jest odłączanie czterech biegunów jednocześnie.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i elastyczny, co skraca czas prefabrykacji szaf sterowniczych. Stycznik można zamontować na standardowej szynie DIN 35 mm lub przykręcić bezpośrednio do płyty montażowej za pomocą śrub. Podłączenie przewodów odbywa się poprzez solidne zaciski skrzynkowe (śrubowe), które zapewniają trwały styk elektryczny i odporność na wstrząsy. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się punktów styku. Dzięki kompaktowej obudowie, urządzenie doskonale współpracuje z innymi elementami serii TeSys Deca.

FAQ

• Czy ten stycznik nadaje się do sterowania silnikami? Model LC1DT25F7 jest optymalizowany pod kątem kategorii AC-1 (obciążenia rezystancyjne). Do sterowania silnikami (kategoria AC-3) zaleca się dobór stycznika o odpowiedniej charakterystyce prądowej dla mocy silnika.
• Co oznacza certyfikat lustrzany styku pomocniczego NC? Jest to funkcja bezpieczeństwa gwarantująca, że styk pomocniczy NC nigdy nie zostanie zamknięty w tym samym czasie, gdy styki główne są zamknięte. Jest to niezbędne w systemach monitorowania stanu stycznika.
• Czy urządzenie jest przyjazne dla środowiska? Tak, dzięki zgodności z Green Premium, produkt spełnia surowe normy ekologiczne i posiada profil środowiskowy PEP (Product Environmental Profile).
