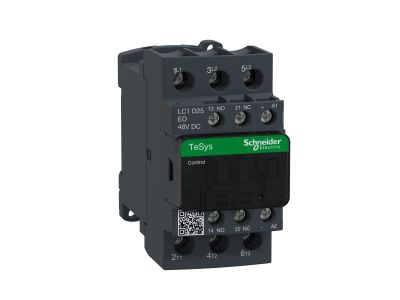

Stycznik mocy TeSys D 25A 3P 11KW 48V DC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D25ED Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D25ED to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 25 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 11 kW przy napięciu 400 V. Wyposażenie w cewkę zasilaną napięciem stałym 48 V DC zapewnia stabilną pracę i kompatybilność z systemami sterowania niskonapięciowego.

• Trójbiegunowa konstrukcja (3P): Umożliwia bezpieczne i pewne przełączanie obwodów trójfazowych.
• Zintegrowane styki pomocnicze: Konfiguracja 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) pozwala na łatwą realizację układów sygnalizacji i blokad elektrycznych.
• Zaciski skrzynkowe: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem wibracji.
• Wysoka trwałość mechaniczna: Seria TeSys D słynie z długiej żywotności, co przekłada się na niższe koszty eksploatacji i rzadsze przestoje serwisowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikację UL oraz CSA. Dzięki wysokiemu stopniowi ochrony i odporności na trudne warunki środowiskowe, urządzenie może być stosowane w globalnych projektach inżynieryjnych, zapewniając pełną zgodność z przepisami BHP i standardami technicznymi.

Zastosowanie

Stycznik LC1D25ED jest niezwykle wszechstronny i znajduje zastosowanie w szerokim spektrum układów napędowych. Jest idealnym wyborem dla:

• Rozruszników silnikowych: Zarówno w układach liniowych, jak i nawrotnych (lewo/prawo).
• Układów gwiazda-trójkąt: Niezbędny element przy ograniczaniu prądów rozruchowych dużych jednostek napędowych.
• Systemów HVAC: Sterowanie wentylatorami, pompami oraz sprężarkami w instalacjach klimatyzacyjnych.
• Automatyki przemysłowej: Pełna integracja z systemami sterowania PLC dzięki cewce 48V DC, która eliminuje konieczność stosowania dodatkowych przekaźników pośredniczących w wielu aplikacjach.

Wskazówki Montażowe

Montaż stycznika TeSys D jest intuicyjny i szybki, co znacząco skraca czas prefabrykacji szaf sterowniczych. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Dzięki kompaktowej szerokości, stycznik pozwala na oszczędność miejsca w rozdzielnicy, a wyraźne oznaczenia zacisków ułatwiają bezbłędne podłączenie przewodów sterowniczych i siłowych.

FAQ

• Czy ten stycznik posiada wbudowaną diodę tłumiącą przepięcia? Modele z cewką DC w serii TeSys D często posiadają zintegrowane moduły ograniczające przepięcia, jednak zawsze zaleca się weryfikację konkretnej konfiguracji w dokumentacji technicznej dla pełnego bezpieczeństwa elektroniki sterującej.
• Jakie przewody można podłączyć do zacisków skrzynkowych? Zaciski są przystosowane zarówno do przewodów typu drut, jak i linka (z tulejką lub bez), o przekrojach dostosowanych do prądu znamionowego 25 A.
• Czy można do niego dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja TeSys D pozwala na montaż czołowych lub bocznych bloków styków pomocniczych, co zwiększa elastyczność konfiguracji układu.
