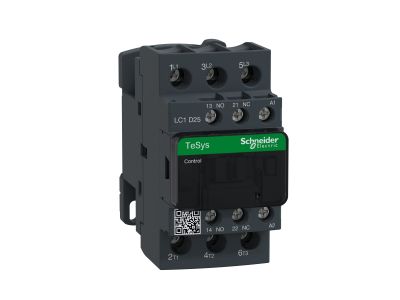

Stycznik mocy TeSys D 25A 3P 11KW 380V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D25Q7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D25Q7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 25 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 11 kW przy napięciu 400V. Wyposażony w cewkę zasilaną napięciem 380 V AC, stycznik ten idealnie wpisuje się w specyfikę rozbudowanych sieci elektroenergetycznych. Konstrukcja 3-biegunowa (3P) została wzbogacona o zintegrowane styki pomocnicze: jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC), co umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy urządzenia bez konieczności montażu dodatkowych bloków.

• Wysoka wydajność: Zdolność łączeniowa do 11 kW przy 400V AC zapewnia szerokie spektrum zastosowań w napędach maszynowych.
• Zaciski skrzynkowe: Solidne zaciski śrubowe gwarantują pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej odporności na cykle łączeniowe, co przekłada się na długą żywotność całego systemu sterowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik LC1D25Q7 spełnia wymagania międzynarodowych norm, takich jak IEC 60947-4-1, co gwarantuje niezawodność w zakresie aparatury niskiego napięcia. Posiada certyfikację CE oraz UL/CSA, co potwierdza jego dopuszczenie do użytku na rynkach globalnych. Stopień ochrony zacisków IP20 zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem, zgodnie z obowiązującymi przepisami BHP w elektroinstalacjach.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i dedykowane do wszelkiego rodzaju rozruszników silnikowych. Ich uniwersalność pozwala na wykorzystanie w układach:

• Rozruchu bezpośredniego (liniowego): Standardowe załączanie i wyłączanie silników klatkowych.
• Układach nawrotnych: Dzięki możliwości blokowania mechanicznego dwóch jednostek, idealnie nadają się do zmiany kierunku obrotów napędów.
• Przełącznikach gwiazda-trójkąt: Kluczowy element w systemach redukcji prądu rozruchowego dużych jednostek napędowych.
• Sterowaniu za pośrednictwem autotransformatora: Wykorzystywane w zaawansowanych systemach łagodnego startu.
• Integracji z systemami sterowania: Pełna kompatybilność z wyjściami sterowników PLC oraz modułami bezpieczeństwa.

Wskazówki Montażowe

Montaż stycznika LC1D25Q7 jest intuicyjny i szybki dzięki systemowi mocowania na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Urządzenie powinno być montowane w pozycji pionowej, a w przypadku gęstej zabudowy należy zachować odpowiednie odstępy wentylacyjne zgodnie z dokumentacją techniczną producenta.

FAQ

1. Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze?
Tak, seria TeSys D umożliwia montaż dodatkowych bloków styków pomocniczych (montowanych od czoła lub z boku), a także modułów czasowych i ograniczników przepięć.

2. Jakie jest napięcie sterowania cewki w tym modelu?
Model LC1D25Q7 posiada cewkę przystosowaną do napięcia 380 V AC o częstotliwości 50/60 Hz.

3. Czy stycznik posiada wbudowaną ochronę przeciwprzeciążeniową?
Stycznik służy do łączenia obwodów prądowych. W celu pełnej ochrony silnika należy go doposażyć w odpowiedni przekaźnik termobimetalowy (np. serii LRD) lub wyłącznik silnikowy GV2.
