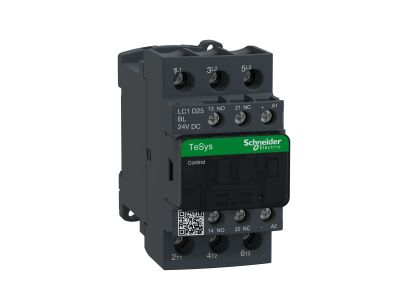

Stycznik mocy TeSys D 25A 3P 11KW 24V DC 1NO 1NC AC-3 zaciski sprężynowe | LC1D25BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D25BL to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 25 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami klatkowymi o mocy do 11 kW przy napięciu 400 V AC. Wyposażenie w trzy bieguny główne (3P) oraz zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) umożliwia pełną kontrolę nad stanem pracy urządzenia oraz łatwą integrację z układami sygnalizacji.

Kluczowym atutem modelu LC1D25BL jest zastosowanie niskopoborowej cewki sterującej na napięcie 24 V DC. Dzięki niskiemu poborowi mocy, stycznik ten może być sterowany bezpośrednio z wyjść tranzystorowych sterowników PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących. Zastosowanie innowacyjnych zacisków sprężynowych znacząco skraca czas montażu oraz eliminuje ryzyko poluzowania się przewodów pod wpływem drgań, co jest kluczowe dla zachowania ciągłości zasilania w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik spełnia wymagania międzynarodowych norm takich jak IEC 60947-4-1 oraz IEC 60947-5-1, co gwarantuje jego niezawodność w zakresie aparatury niskiego napięcia. Posiada certyfikację UL oraz CSA, co pozwala na jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony IP20 zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem, zgodnie z normą VDE 0106.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Idealnie sprawdzają się w:

• Rozrusznikach liniowych (bezpośrednich) do silników indukcyjnych.
• Układach nawrotnych, wymagających precyzyjnego przełączania kierunku obrotów.
• Przełącznikach gwiazda-trójkąt, służących do ograniczania prądu rozruchowego.
• Systemach sterowania wentylacją, pompami oraz przenośnikami taśmowymi.
• Integracji z systemami automatyki budynkowej i przemysłowej dzięki pełnej kompatybilności z wyjściami sterowników PLC.

Wskazówki Montażowe

Montaż stycznika LC1D25BL jest intuicyjny i szybki dzięki systemowi mocowania na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Zaciski sprężynowe: Należy stosować przewody o odpowiednim przekroju, wsuwając je bezpośrednio w gniazdo zacisku, co zapewnia trwałe i odporne na wstrząsy połączenie.
• Pozycja montażowa: Urządzenie może pracować w pionie lub poziomie, jednak zaleca się zachowanie odpowiednich odstępów wentylacyjnych przy montażu kaskadowym.
• Okablowanie sterownicze: Dzięki wbudowanej diodzie tłumiącej przepięcia w cewce DC, nie ma konieczności stosowania zewnętrznych modułów przeciwprzepięciowych.

FAQ

Czy ten stycznik wymaga dodatkowego modułu przeciwprzepięciowego dla cewki?
Nie, model LC1D25BL posiada wbudowaną diodę ograniczającą przepięcia, co chroni wyjścia sterownika PLC przed uszkodzeniem.

Jaka jest główna zaleta zacisków sprężynowych w porównaniu do śrubowych?
Zaciski sprężynowe zapewniają stałą siłę docisku przewodu niezależnie od upływu czasu i występujących wibracji, co eliminuje konieczność okresowego dokręcania zacisków.

Czy mogę sterować tym stycznikiem bezpośrednio z wyjścia cyfrowego PLC?
Tak, niskopoborowa cewka 24V DC została zaprojektowana specjalnie do bezpośredniej współpracy z systemami sterowania o niskiej wydajności prądowej.
