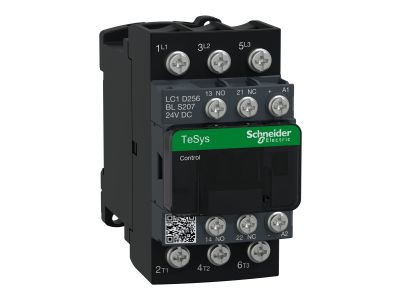

Stycznik mocy TeSys D 25A 3P 11KW 24V DC 1NO 1NC AC-3 zaciski oczkowo-pierścieniowe | LC1D256BLS207 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D (symbol LC1D256BLS207) to 3-biegunowy (3NO) stycznik kategorii AC-3 o prądzie znamionowym 25A i mocy 11 kW przy 400 V. Wyposażony w cewkę 24 V DC z modułem tłumienia stanów przejściowych, wbudowane styki pomocnicze 1NO+1NC z certyfikatem lustrzanym NC oraz zaciski oczkowo-pierścieniowe. Szerokość modułu wynosi 45 mm, co ułatwia zabudowę w rozdzielnicach kompaktowych.

• Prąd AC-3 25 A / moc silnika 11 kW (400 V): umożliwia niezawodne sterowanie silnikami o znacznym obciążeniu bez ryzyka przegrzania styków w aplikacjach przemysłowych i kolejowych.
• Cewka 24 V DC z modułem tłumienia stanów przejściowych: zapewnia niski pobór mocy i skuteczne tłumienie przepięć, co zwiększa żywotność cewki i kompatybilność z układami sterowania.
• Wbudowane styki pomocnicze 1NO+1NC (NC z certyfikatem lustrzanym): gwarantują bezpieczną sygnalizację stanu łączenia – lustrzany styk NC umożliwia wiarygodne wykrycie zwarcia (zgodnie z wymogami bezpieczeństwa).
• Zaciski oczkowo-pierścieniowe: zapewniają pewne, odporne na wibracje połączenie przewodów, szczególnie istotne w środowiskach narażonych na drgania (kolejnictwo, maszyny).
• Szerokość 45 mm i praca do 60 °C / 3600 cykli/h: kompaktowa obudowa oszczędza miejsce na szynie DIN, a wysoka trwałość mechaniczna (do 3600 cykli na godzinę) i dopuszczalna temperatura otoczenia 60 °C gwarantują niezawodność w wymagających warunkach.

Zgodność z Normami

Stycznik jest certyfikowany zgodnie z międzynarodowymi i lokalnymi standardami: IEC, CCC, EAC. Spełnia wymagania kolejowej normy europejskiej EN 45545 R22HL3 dotyczącej palności i dymotwórczości w pojazdach szynowych. Produkt posiada oznaczenie Green Premium, co oznacza zgodność z dyrektywami RoHS oraz REACH i przejrzystość informacji o wpływie na środowisko.

Zastosowanie

Dzięki parametrom AC-3, cewce 24 V DC i wbudowanym stykom pomocniczym stycznik sprawdza się w różnych scenariuszach sterowania.

• Sterowanie silnikami asynchronicznymi trójfazowymi o mocy do 11 kW (400 V) – bezpośrednie załączanie i wyłączanie w aplikacjach przemysłowych oraz kolejowych.
• Impulsowe sterowanie odbiornikami za pośrednictwem przekaźników, styczników lub wyjść sterowników PLC/automatyki budynkowej.
• Sygnalizacja stanu załączenia przy użyciu zestyku pomocniczego NO – np. do przekazania informacji do systemu nadzoru.
• Praca w układach bezpieczeństwa wymagających lustrzanego styku NC – do detekcji zwarć styków głównych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnej z PN-EN 60715) lub mocowania śrubowego. Przekrój przewodów należy dobrać do obciążenia prądowego zgodnie z dokumentacją (zalecane 4–10 mm² w zależności od aplikacji). Dokręcanie zacisków śrubowych wykonywać z momentem podanym w karcie katalogowej producenta (zazwyczaj 1,2–1,5 Nm dla zacisków oczkowych). Zapewnić odpowiednią wentylację w rozdzielnicy – dopuszczalna temperatura otoczenia do 60 °C.

FAQ

• Jaka jest kategoria pracy stycznika? Kategoria AC-3 (sterowanie silnikami indukcyjnymi z wirnikiem klatkowym) z prądem 25 A i mocą 11 kW przy 400 V.
• Czy styk pomocniczy NC jest lustrzany? Tak, wbudowany styk NC posiada certyfikat lustrzany, co oznacza, że jego rozwarcie wiarygodnie potwierdza rozwarcie styków głównych – kluczowe w aplikacjach bezpieczeństwa.
• Czy stycznik jest kompatybilny z normami kolejowymi? Tak, produkt spełnia normę EN 45545 R22HL3 dotyczącą palności i dymotwórczości w taborze szynowym.
